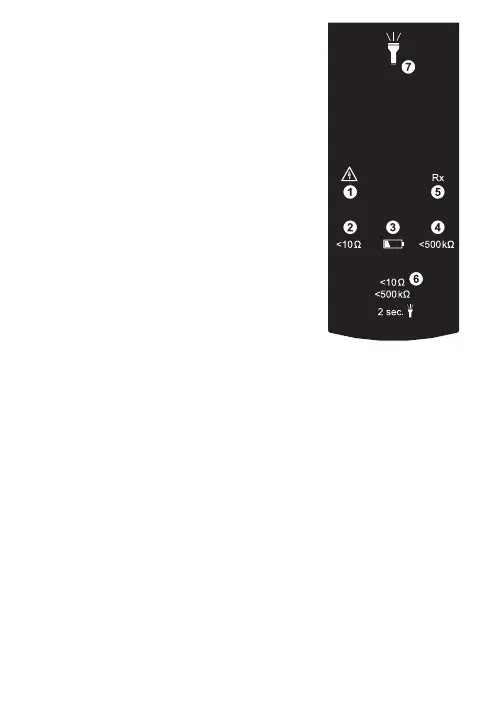

5.0 Контролни елементи и връзки
1. Све тодиодътпоказва високо (опасно) на-
прежение от 50V до 400V
2. Показва обхват на измерване <10 Ω
3. Показва изтощена батерия
4. Показва обхват на измерване <500kΩ
5. Rx светодиод се използва за показване
на непрекъсната верига за избрания ре-
жим на работа
6. Бутон за различни диапазони и фенерче
7. Фенерче
6.0 Използване на устройството
Тестерът за верига може да се включи с
кратко натискане на бутон (7). Тестерът
за верига се включва автоматично, ако
между двете сонди се открие непрекъснатост на верига <500kΩ.
След включване на, тестерът за верига рамоти в режомна рабо-
та <500kΩ по подразбиране.
Кратко натискане на бутона превключва между работните режи-
ми: <500kΩ или <10Ω. <500kΩ -> <10Ω -> <500kΩ.
Продължително натискане на бутонна за повече от 2 сек. включ-
ва фенерчето. Фенерчето се изключва автоматично 30 сек., след
своето активиране или при второ продължително натискане на
бутона за повече от 2 сек.
Продължително натискане на бутона за повече от 6 сек. изключ-
ва устройството.
Самопроверка на устройството може да се активиранчрез окъся-
ване на върховете(на сондите), когато устройството е изключено.
Устройство показва непрекъсната верига чрез Rx светодиода и
издава звуков сигнал, ако съпротивлението между върховете на
сондите е по-малко от 500kΩ за диапазон <500kΩ, и ако съпро-
тивлението е по-малко от 10Ω за диапазон <10Ω.
