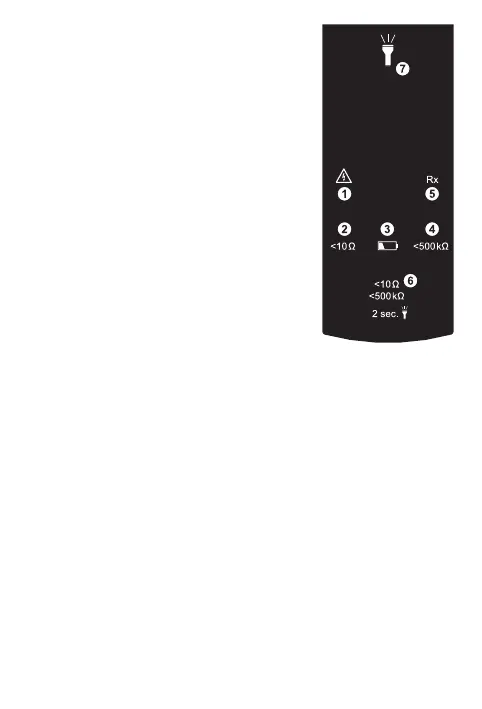

5.0 Manöver- och indikeringsdelar
1. Lysdiod som visar hög (farlig) spänning
på 50 V till 400 V
2. Lysdiod som visar mätområdet <10 Ω
3. Lysdiod som visar låg batterispänning
4. Lysdiod som visar mätområdet <500 kΩ
5. Lysdiod ”Rx” som visar kontinuitet
6. Knapp för att växla mätområde och tända/
släcka cklampa
7. Ficklampa
6.0 Använda instrumentet
• Sätt på kontinuitetsmätaren genom att kort
trycka på knappen (6). Kontinuitetsmätaren
sätts automatiskt på när den identierar kon-
tinuitet < 500 kΩ mellan mätspetsarna. När
den har satts på är kontinuitetsmätaren i < 500 kΩ-mätområdet.
• Genom att kort trycka på knappen växlar du mellan de båda mät-
områdena: < 500 kΩ eller < 10 Ω. < 500 kΩ -> < 10 Ω -> < 500 kΩ
• Tryck länge, > 2 s, på knappen för att tända cklampan. Ficklampan
släcks automatiskt efter 30 sekunder eller genom att man en gång till
trycker länge, > 2 s, på knappen.
• Tryck länge, > 6 s, på knappen för att stänga av instrumentet.
• När instrumentet är avstängt kan du genomföra självtestet genom att
hålla mätspetsarna mot varandra.
• Instrumentet visar kontinuitet med lysdioden ”Rx” (5). Dessutom ljud-
er en akustisk signal om motståndet mellan mätspetsarna är mindre
än 500 kΩ i < 500 kΩ-området och mindre än 10 Ω i < 10 Ω-området.
• Instrumentet är konstruerat för användning i spänningsfri omgivning.
Om farlig spänning visas med motsvarande lysdiod ska mätningen
avbrytas.
• Lysdioden (3) signalerar låg batterispänning. Batterierna måste bytas
ut (2 x typ AAA).
