5
4. Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke einge-
setzt werden, für die es konstruiert wurde. Hierzu sind besonders die
Sicherheitshinweise, die technischen Daten mit den Umgebungsbe-
dingungen und die Verwendung in trockener Umgebung zu beachten.

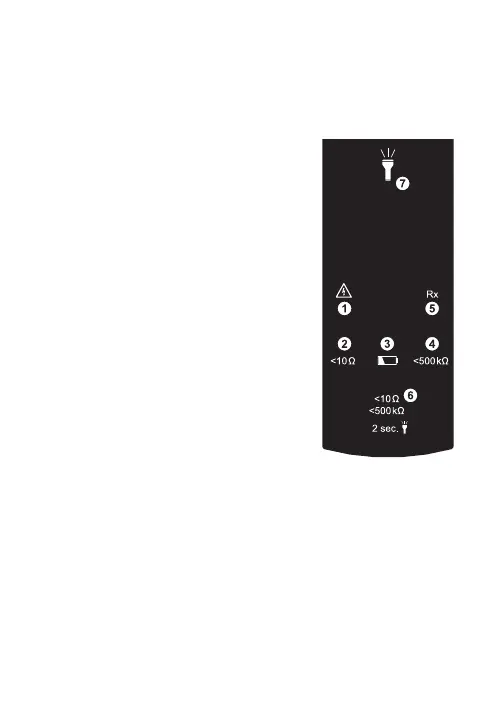

5.0 Bedien- und Anzeigeelemente
1. LED zur Anzeige von hoher (gefährlicher)
Spannung von 50V bis zu 400V
2. LED zeigt Messbereich <10 Ω
3. LED zeigt geringe Batteriespannung
4. LED zeigt Messbereich <500 kΩ
5. LED “Rx” zeigt Durchgang an
6. Taste zum Umschalten der Messbereiche
und Taschenlampe
7. Taschenlampe
6.0 Benutzen des Gerätes
• Schalten Sie den Durchgangsprüfer durch
kurzes Drücken der Taste (6) ein. Der Durch-
gangsprüfer schaltet sich automatisch ein,
wenn zwischen den Prüfspitzen ein Durch-
gang von <500kΩ erkannt wird. Nach dem Einschalten bendet sich
der Durchgangsprüfer im <500kΩ-Messbereich.
• Durch kurzes Drücken der Taste schalten Sie zwischen
den beiden Messbereichen um: <500 kΩ oder <10 Ω.
<500 kΩ -> <10 Ω -> <500 kΩ
• Langes Drücken der Taste >2s schaltet die Taschenlampe ein. Die
Taschenlampe schaltet sich nach 30 Sekunden automatischh aus
oder durch das nochmalige lange Drücken der Taste >2s.
• Langes Drücken der Taste >6s schaltet das Gerät aus.
• Wenn das Gerät ausgeschaltet ist, können Sie den Selbsttest durch-
führen, in dem Sie die Prüfspitzen anei nander halten.
