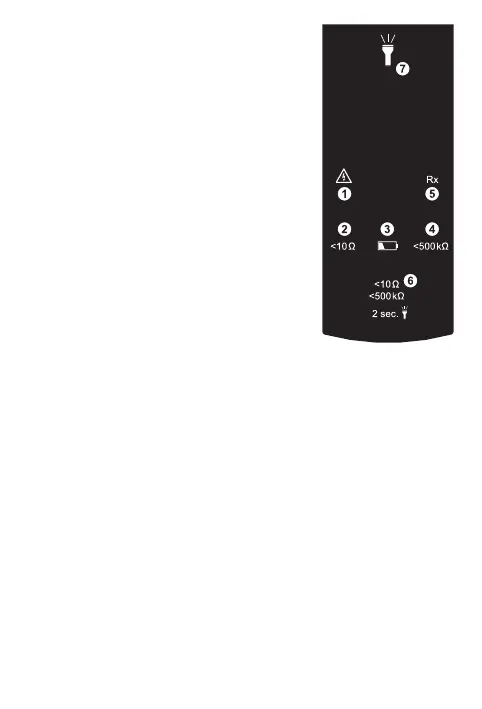

5.0 Ovládací a indikační prvky
1. Svítivá dioda indikující vysoké (nebezpeč-
né) napětí do 50 do 400 V
2. Svítivá dioda indikující měřicí rozsah
<10 Ω
3. Svítivá dioda indikující nízké napětí baterií
4. Svítivá dioda indikující měřicí rozsah
<500 kΩ
5. Svítivá dioda „Rx“ indikující průchod
6. Tlačítko k přepínání mezi měřicími rozsahy
a svítilnou
7. Baterka
6.0 Používání přístroje
• Zapněte zkoušečku průchodu krátkým stisk-
nutím tlačítka (6). Zkoušečka průchodu se
automaticky zapne, když je mezi zkoušecími hroty zjištěn průchod
odporu <500 kΩ. Po zapnutí je zkoušečka průchodu nastavená na
měřicí rozsah <500 kΩ.
• Krátkým stisknutím tlačítka lze přepínat mezi dvěma měřicími rozsa-
hy: <500 kΩ nebo <10 Ω. <500 kΩ -> <10 Ω -> <500 kΩ
• Delším stisknutím tlačítka >2 s lze zapnout svítilnu. Svítilna se vypne
automaticky po 30 sekundách nebo dalším delším stisknutím tlačítka
>2 s.
• Delším stisknutím tlačítka >6 s lze přístroj vypnout.
