Part Number: 040005890 Rev 01 06/18 17
Section 4 Entretien

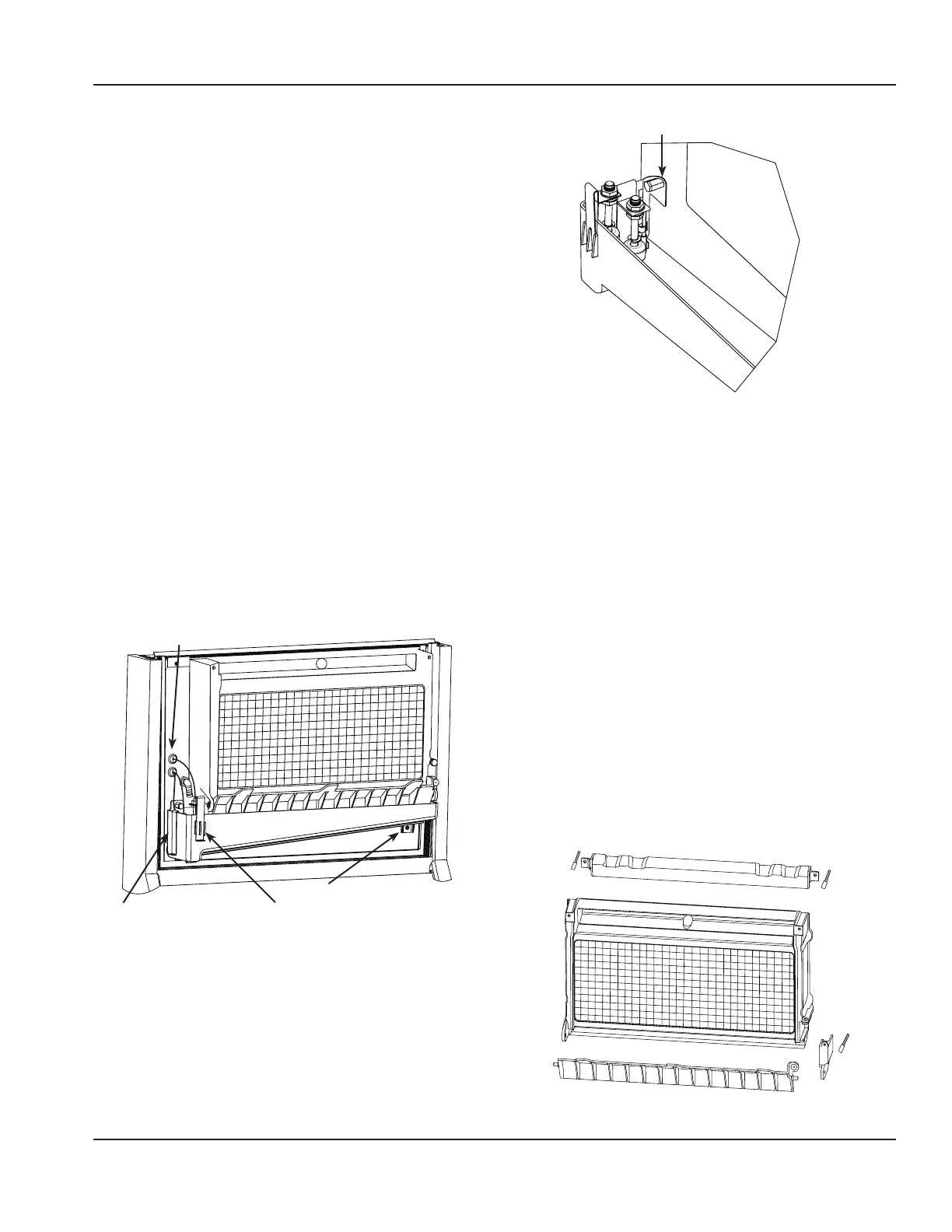

DÉPOSE DES PIÈCES POUR LE NETTOYAGE
A. Retirer les interrupteurs à flotteur de récolte et
d’épaisseur de glace.
Tirer le bas de l’attache vers l’avant pour la dégager de la
languette, puis glisser l’attache vers le haut pour retirer l’attache
et l’interrupteur à flotteur d’une seule pièce.
REMARQUE : À ce stade, ce composant est facile à nettoyer.
Si une dépose complète est souhaitée, suivre les fils jusqu’au
passe-fil (point de sortie) dans la paroi arrière. Tirer le
connecteur de fils à travers le passe-fil, puis débrancher les fils
du connecteur.
Important
L’inversion des interrupteurs à flotteurs d’épaisseur des glaçons
et de récolte au remontage entraîne une défaillance avec limite
de sécurité 2.
• Le flotteur d’épaisseur des glaçons doit être monté sur
l’avant de la cuve à eau et son raccordement électrique doit
traverser le passe-fil du haut.
• Le flotteur de récolte doit être monté sur le côté de la cuve
à eau et son raccordement électrique doit traverser le passe-
fil du bas.
• Les connecteurs pour chaque interrupteur à flotteur sont
différents et ne permettent pas un mauvais branchement
électrique à travers la cloison.
Les connecteurs de fils se trouvent derrière la cloison,
tirer à travers le passe-fil pour débrancher.
Attache et interrupteur Attache et interrupteur à flotteur
à flotteur de récolte d’épaisseur des glaçons
Vis à molette du bas
Vis à molette et attache de thermistance
B. Retirer la thermistance de cuve et la cuve à eau.
• En soutenant la cuve à eau, retirer la vis à molette du haut
et dégager la thermistance.
• Continuer de soutenir la cuve à eau et retirer la vis à molette
du dessous de la cuve à eau.
• Retirer la cuve à eau de la zone du bac.
REMARQUE : À ce stade, la thermistance est facile à nettoyer.
Si une dépose complète est souhaitée, suivre les fils jusqu’au
passe-fil (point de sortie) dans la paroi arrière. Tirer le
connecteur de fils à travers le passe-fil, puis débrancher les fils
du connecteur.
C. Retirer l’amortisseur de glaçons et le tube de
distribution d’eau.
• Retirer la vis à molette du couvercle de contacteur de cuve.
• Soutenir l’amortisseur de glaçons et tirer le couvercle du
contacteur de cuve et l’amortisseur de glaçons vers l’avant
pour les dégager.
• Retirer les vis moletées du tube de distribution d’eau, puis
déposer.
Retirer la vis à molette du couvercle de contacteur de
cuve, soutenir l’amortisseur et retirer
Retirer les vis à moletées du tube de distribution et retirer
