Datos técnicos WX 2
Dimensiones L x An x Al (mm): 170 x 151 x 130
L x An x Al (pulgadas): 6,69 x 5,94 x
5,12
Peso aproximadamente 3,2 kg
Tensión de red 230 V, 50 Hz
Consumo de potencia 200 W (240 W)
Clase de protección I, caja antiestática
Protección Disparador de sobrecorriente T2 A
Rango de temperatura Regulable
50 °C – 550 °C (150 °F – 999 °F)
La gama de temperatura regulable
varía en función de la herramienta.
Precisión de la temperatura ± 9 °C (± 17 °F)
Estabilidad térmica ± 2 °C (± 4 °F)
Conexión equipotencial A través del conector hembra jack de
3,5 mm en la parte trasera del
aparato.
Material de la caja Base de aluminio
con recubrimiento antiestático negro
(AMS 70002); caja de poliamida
(PA), antiestática
Material del panel de
control
Cristal antiestático con recubrimiento
Panel de control,
dimensiones
74 x 38 mm
Resolución 255 x 127 (128) dots
Iluminación del fondo 4 LEDs
Equipotencial

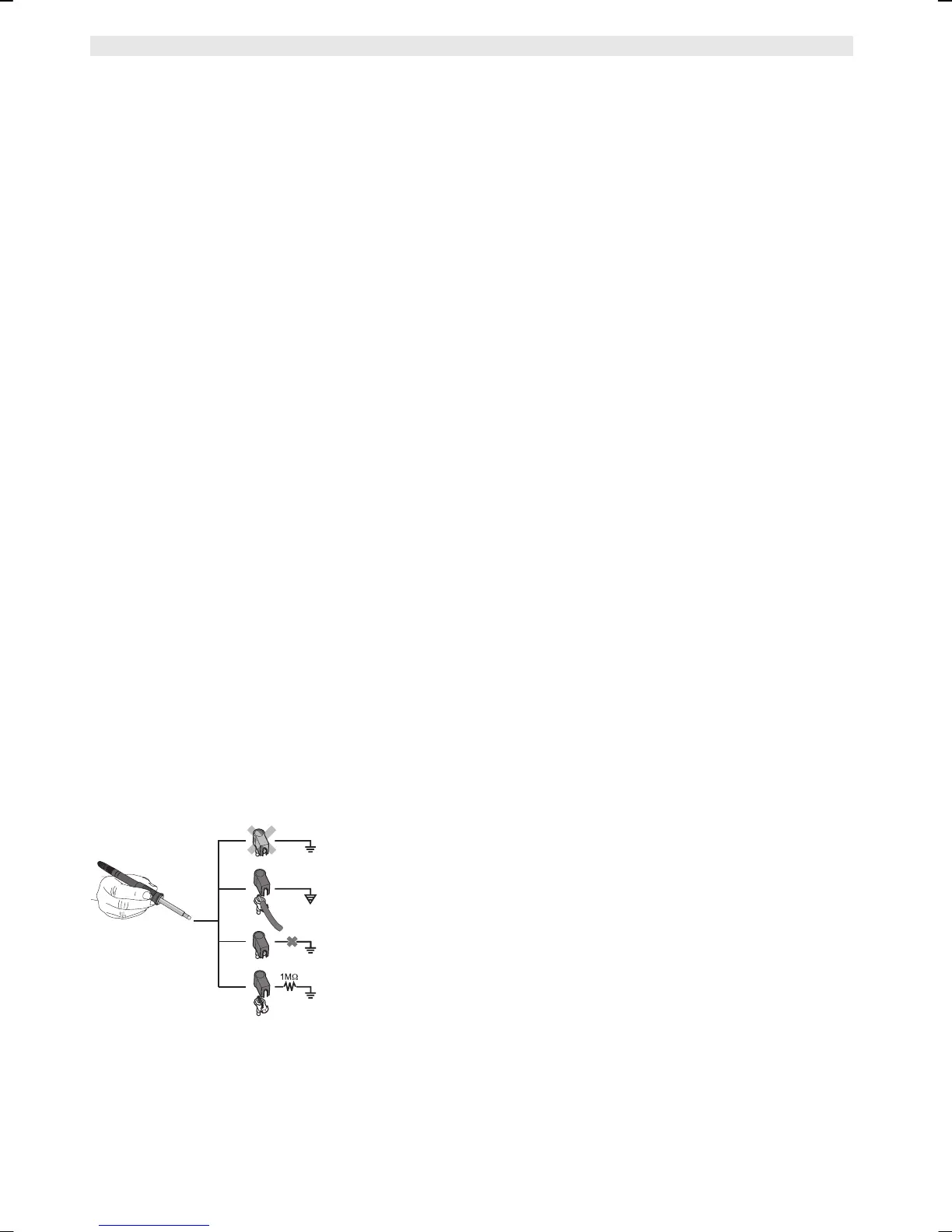

Gracias a las diferentes posibilidades de conexión del conector
hembra de 3,5 mm (14) hay 4 variantes posibles:
− (a) Toma de tierra directa: sin conector (estado de suministro).
− (b) Equipotencial: con conector, línea equipotencial en el contacto
central.
− (c) Sin potencial: con conector
− (d) Toma de tierra indirecta: con enchufe y resistencia soldada.
Puesta a tierra a través de la resistencia seleccionada
Puerto USB
La unidad de control WX 2 incorpora un puerto USB (10) en la parte
frontal para la actualización de firmware, parametrización y
monitorización. El puerto USB (10) es compatible con todas las
memorias portátiles USB convencionales.
