7

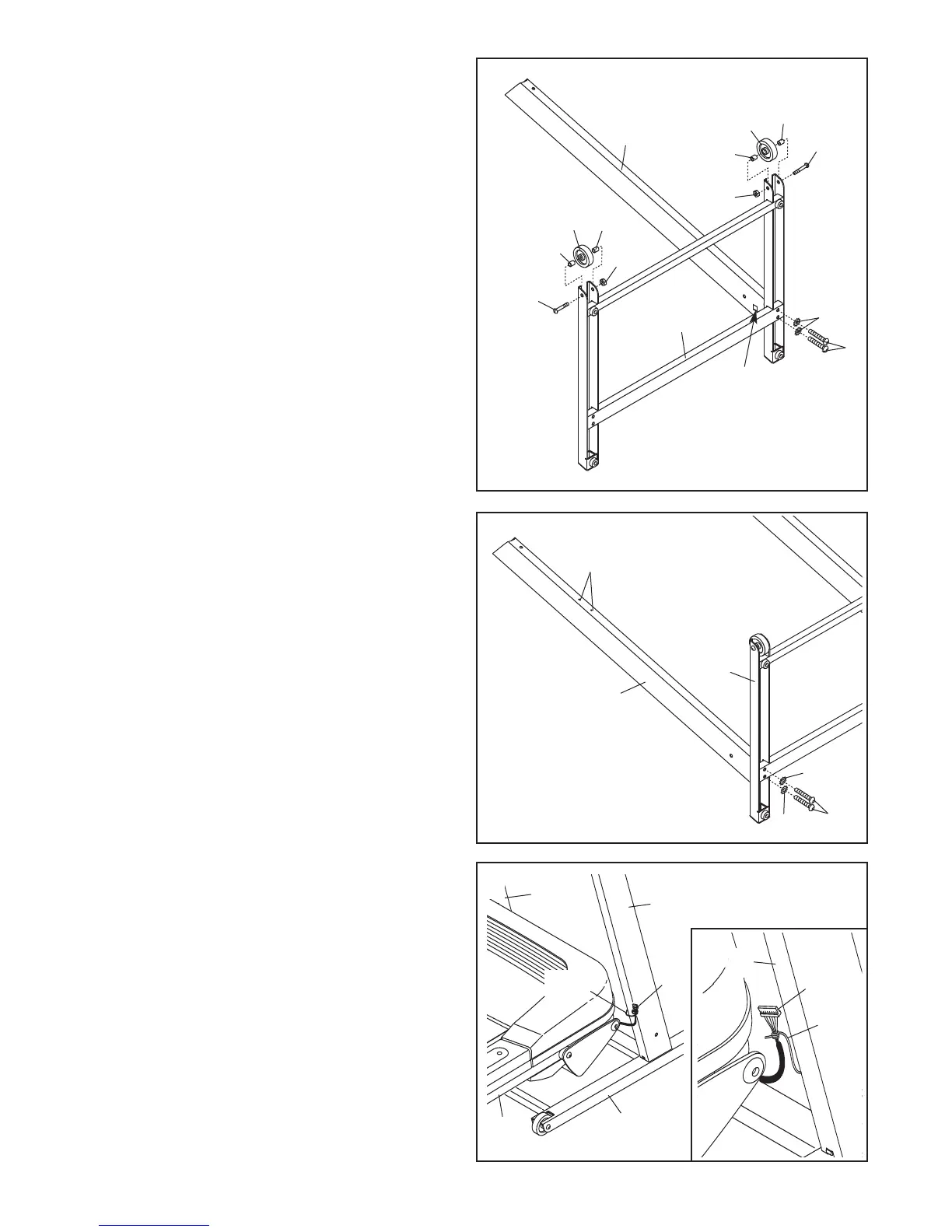

1. Assicurarsi che il cavo elettrico sia staccato
dalla presa.
Montare una Ruota (95) in ogni lato della Base
(
37) con un Bullone Ruota (5), due Spaziatori
Ruota (94), e un Dado (12) come indicato.
Non
stringere troppo i Bulloni; Le Ruote dovreb-
bero girare liberamente.
Identificare il Montante Destro (39), che ha un
foro quadrato nel luogo mostrato.
Posizionare il Montante Destro (39) e la Base
(37) come mostrato. Attaccare il Montante
Destro alla Base con due Bulloni Montante (4) e
due Rondelle a Stella Montante (6);
non avvi-
tare i Bulloni Montante per ora.
4
6
39
3. Facendosi aiutare da un’altra persona, sollevare i
Montanti (38, 39) in modo tale che la Base (37)
appoggi sul pavimento come indicato. Poi, posi-
zionare la parte anteriore del Telaio (36) del tapis
roulant tra i montanti.
Si veda disegno nel riquadro. Localizzare il cavo
lungo all’interno dell’estremitá inferiore del
Montante Destro (39). Legare fermamente il filo
all’estremità del Filo del Montante (69). Poi, inse
-
rire il filo e
l’estremità del Filo Montante nel foro
sul Montante Destro.
2. Posizionare il Montante Sinistro (38) come mo-
strato, e attaccarlo alla Base (37) con due Bulloni
Montante (4) e due Rondelle a Stella Montante
(6);
non avvitare i Bulloni Montante per ora.
37
38
6
6
Fori Chiusura
a Scatto
2
1
Foro
Quadrato
37
36
38
39
3
37
9
5
12
9
4
94
5
95
9
4
94
5
12
4
69
Cavo
Cavo
69
39
