10
9

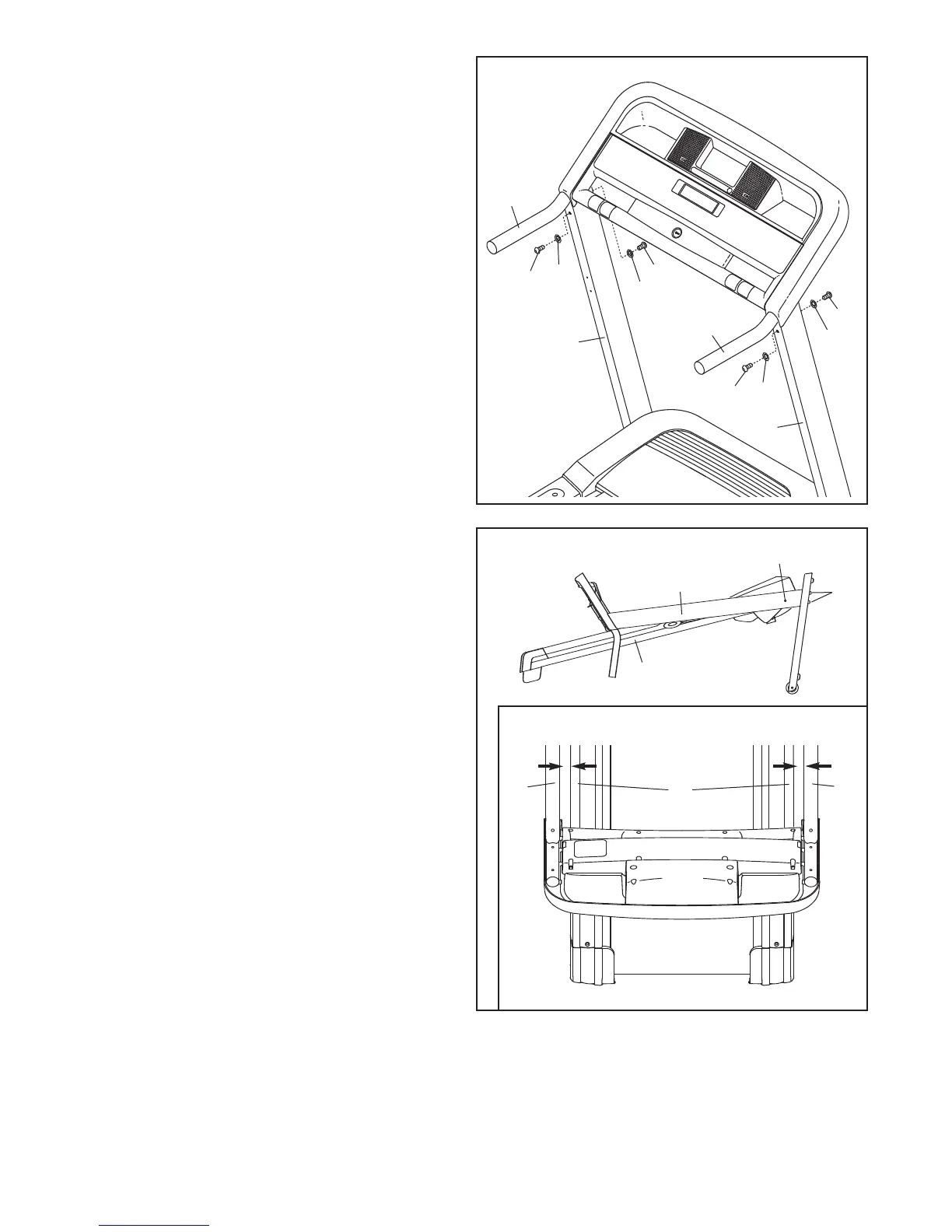

. Serrez à la main deux Boulons de la Rampe (9)
avec trois Rondelles Etoilées de la Rampe (11)
dans le Montant Gauche (38) et la Rampe
Gauche (96).
Vissez ensuite, de quelques tours seulement,
deux Boulons de la Rampe (9) avec deux
Rondelles Étoilées de la Rampe (11) dans le
Montant Droit (39) et le Rampe Droite (40).
Serrez enfin les quatre Boulons de la Rampe.
9
11
9
11
9
96
40
11
38
9
11
9
39
10. Baissez les Montants (38, 39), comme illustré.
Référez-vous au schéma en encadré. Poussez
les Montants (38, 39) sur les côtés de manière à
ce que le Cadre (36) du tapis roulant soit au
centre des deux Montants.
Serrez fermement les Boulons du Montant (4) et
le Boulon du Cadre (1) de chaque côté du tapis
roulant. Ne serrez pas excessivement les
Boulons du Cadre.
39
38, 39
1
36
36
38
Vue de Dessus
Vue de Côté
10
4
