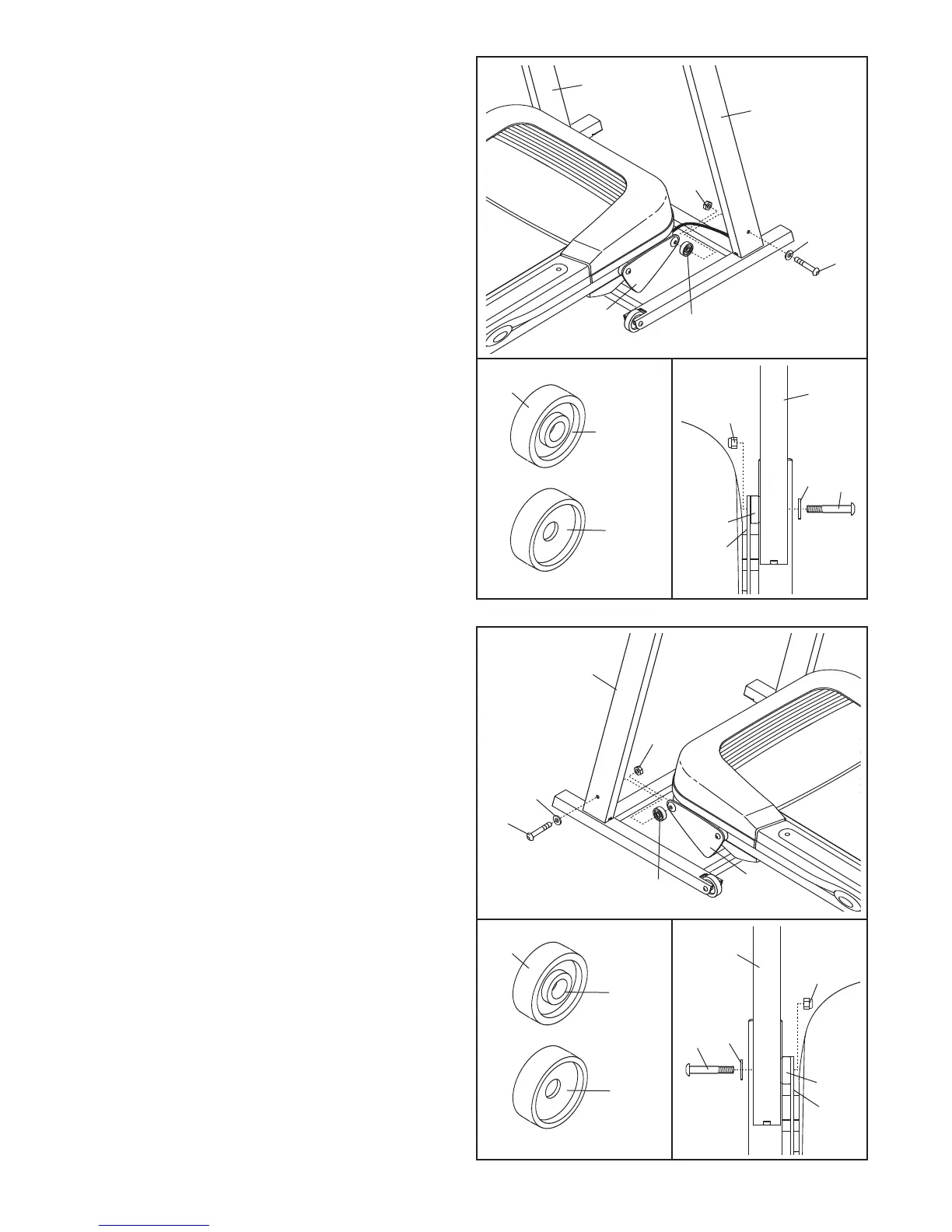

4. Référez-vous au schéma encadré de gauche.
Identifiez les deux Bagues d’Espacement du
C
adre (45). Ouvrez le sachet de graisse inclus
puis, appliquez de la graisse sur les deux
B
agues d’Espacement du Cadre. Identifiez en-
suite le côté extérieur de chaque Bague
d’Espacement du Cadre.
Placez une Bague d’Espacement du Cadre (45)
entre le Montant Droit (39) et le Cadre
d’Elévation (41), avec les côtés extérieurs des
Bagues d’Espacement du Cadre face au
Bague d’Espacement du Cadre et au Montant
Droit.
Attachez le Montant Droit sur le Cadre
d’Elévation à l’aide d’un Boulon du Cadre (1),
une Rondelle du Montant (7) et un Écrou (12) ;
ne serrez pas encore l’Écrou.
4
38
39
1
1
45
45
7
12
1
2
41
7
41
Côté
Extérieur
Côté
Intérieur
45
39
5. Tenez le bague d’Espacement (45) restante
entre le Montant Gauche (38) et le Cadre
d’Elévation (41), avec le côté extérieur de la
Bague d’Espacement du Cadre face au
Bague d’Espacement du Cadre et au Montant
Gauche. Attachez le Montant Gauche sur le
Cadre d’Elévation à l’aide d’un Boulon du Cadre
(1), une Rondelle du Montant (7) et un Écrou
(12) ;
ne serrez pas encore l’Écrou.
5
38
1
1
45
45
7
12
12
41
7
41
Côté
Extérieu
r
Côté
Intérieur
45
38
8
