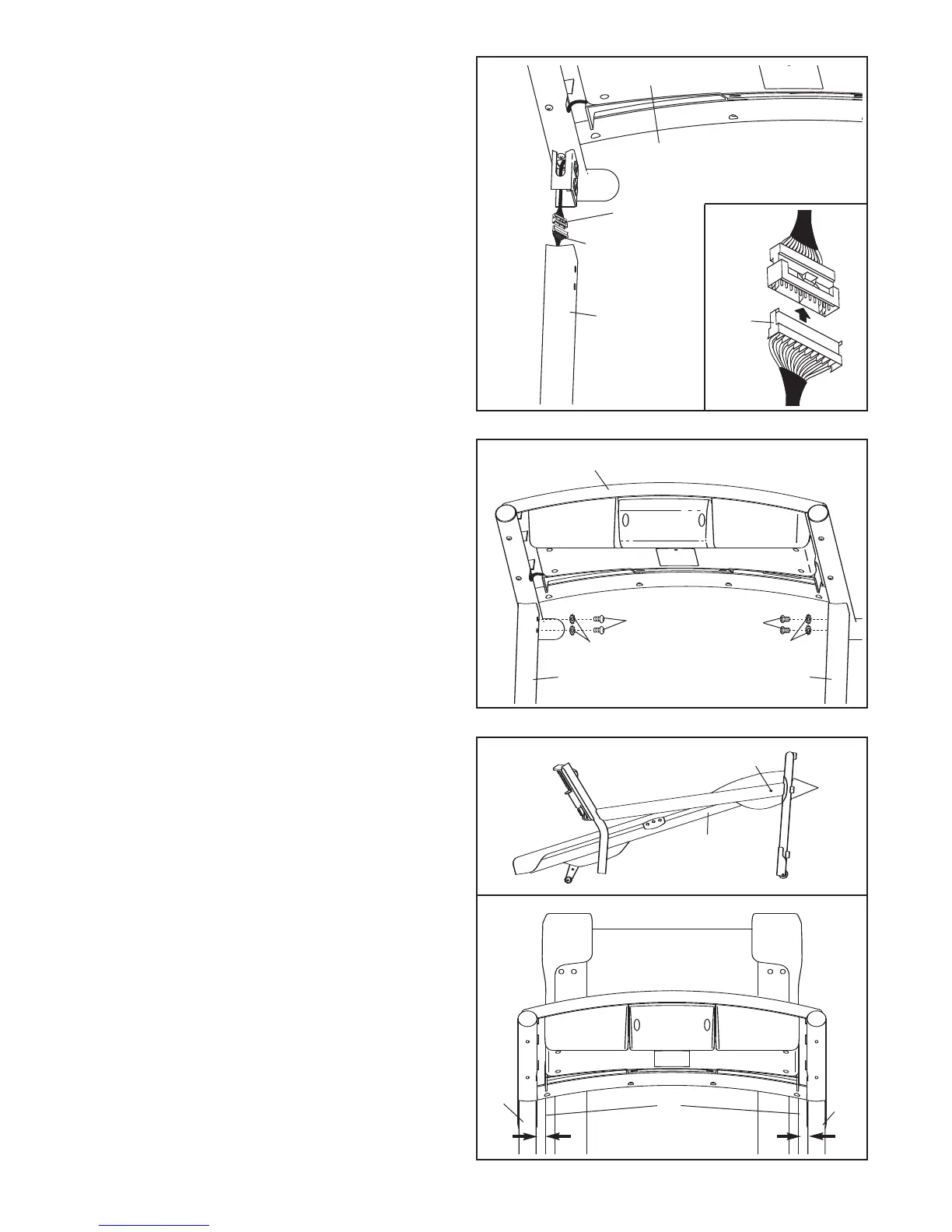

9. Legen Sie den Computer (91) auf beiden
Pfosten (53, 54) auf.
Achten Sie darauf, dass
keine Drähte eingeklemmt sind. Ziehen Sie die
vier Haltestangenschrauben (8) leicht mit vier
Haltestangen-Zahnscheiben (5) an den Pfosten
fest, wie abgebildet.
Kippen Sie die Pfosten (53, 54) wie gezeigt mit
Hilfe einer zweiten Person vorsichtig nach
unten.
9
8
8
5
5
91
54
53
8
. Halten Sie den Computer mit Hilfe einer zweiten
Person an den rechten Pfosten (54) hin.
Entfernen Sie die Drahtbefestigung vom
K
abelbaum (98). Verbinden Sie den Kabelbaum
mit dem Computerdraht.
Stecken Sie die
Verbindungsstücke richtig fest (siehe Abb.
8a). Die Steckverbinder sollten sich leicht zu-
sammenschieben lassen und einrasten. Sollte
das nicht der Fall sein, drehen Sie einen
Steckverbinder um und versuchen Sie es noch-
mal.
WENN DIE VERBINDUNGSSTÜCKE
NICHT RICHTIG ZUSAMMENPASSEN, KANN
DER COMPUTER BEIM EINSCHALTEN DES
STROMS SCHADEN ERLEIDEN. Schieben Sie
die Verbindungsstücke und den überschüssigen
Draht in den rechten Pfosten (54) hinunter.
8
91
54
98
Computer-
Kabel
98
8a
10.
Sehen Sie sich die untere Abbildung an.
Positionieren Sie die Pfosten (53, 54) so, dass
sich der Rahmen (51) des Laufgeräts zwischen
den Pfosten befindet.
Ziehen Sie die zwei Rahmenschrauben (1) und
die vier Pfostenschrauben (2) fest. Achten Sie
jedoch darauf, die Pfostenschrauben nicht
zu fest anzuziehen.
10
2
51
1
53
51
54
Blick von oben
