MONTAGE
Z
ur Montage braucht man zwei Personen.
L
egen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem
Hochleistungsschmiermittel behandelt. Während des Transports kann eine kleine Menge des Schmiermittels auf
den oberen Teil des Laufbandes oder auf die Verpackung gelangt sein. Dies ist normal und wird die Leistung des
Lauftrainers nicht beeinflussen. Sollte sich Schmiermittel auf dem Laufband befinden, dann wischen Sie es mit
einem weichen Tuch und einem milden, nicht-kratzenden Reinigungsmittel ab.

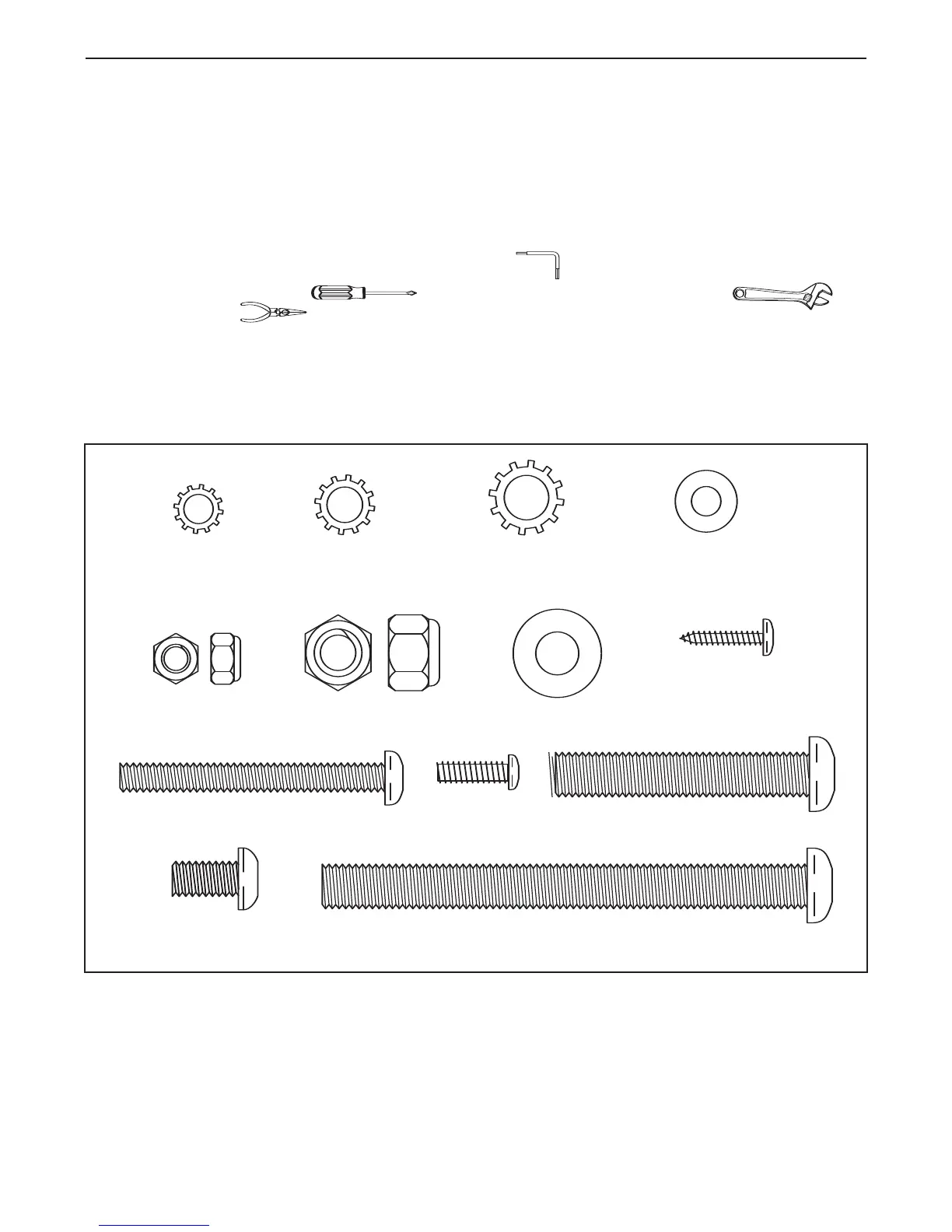

Zur Montage brauchen Sie die beigelegten Sechskantschlüssel , Ihren eigenen
Kreuzschlitzschraubendreher , einen verstellbaren Schraubenschlüssel ,
und eine Spitzzange .
Benutzen Sie die Zeichnungen unten, um die kleine Montageteile identifizieren zu können. Anmerkung: Sollten
Sie ein Teil nicht finden, überprüfen Sie bitte, ob es nicht schon an einem andern Teil angebracht worden
ist. Zusätzliche Teile könnten eventuell im Lieferumfang enthalten sein. Um Schäden an Kunststoffteilen
zu vermeiden, verwenden Sie zum Zusammenbau bitte keine elektrischen Werkzeuge.
Handrail Washer (11)–2
2 3/4” Bolt (47)–4
Star Washer (81)–4
Washer (29)–4
3
Nut (122)–4
2 1/2” Bolt (56)–4
C
Pfosten-Scheibe (14)–6
Pfostenmutter (16)–4
Haltestangenschraube
(8)–4
Pfosten-Zahnscheibe
(9)–2
Haltestangen-
Zahnscheibe (5)–4
Computerschraube/
Verriegelungsschraube
(95)–6
Querstangen-
Zahnscheibe (7)–2
Querstangen-
schraube (85)–2
1 Tek Screw (115)–4
4” Bolt (120)–2
Base Pad
Screw (26)–6
Rollengehäuse-
Scheibe (32)–4
Rollengehäusemutter
(43)–4
Pfostenschraube (2)–4
Wheel Housing Bolt (13)–4
Rahmenschraube (1)–2
Rollengehäuse-Schraube (13)–4
6
