7
2
52
13
32
32
45
43
13
32
32
45
43
3.
Leg
Legen Sie die Basis (52) an die Vorderseite
des Lauftrainers, wie angezeigt.
Siehe Abbildung 3a. Finden Sie die
Drahtbefestigung am rechten Pfosten (54).
Befestigen Sie die Drahtbefestigung sicher am
Verbindungsstück des Kabelbaums (98). Ziehen
Sie dann das andere Ende der Drahtbefestigung
aus dem oberen Ende des rechten Pfostens (54)
heraus, bis man den Kabelbaum durch den gan-
zen rechten Pfosten gezogen hat. Sichern Sie
den Kabelbaum am oberen Ende des rechten
Pfostens, sodass er nicht wieder hineinrutscht.
Siehe Abbildung 3b. Drücken Sie die angege-
bene quadratische Dichtung (49) in den rechten
Pfosten (54) ein.
52
3
98
54
54
54
49
98
52
Draht-
bfestigung
3b
3a
98

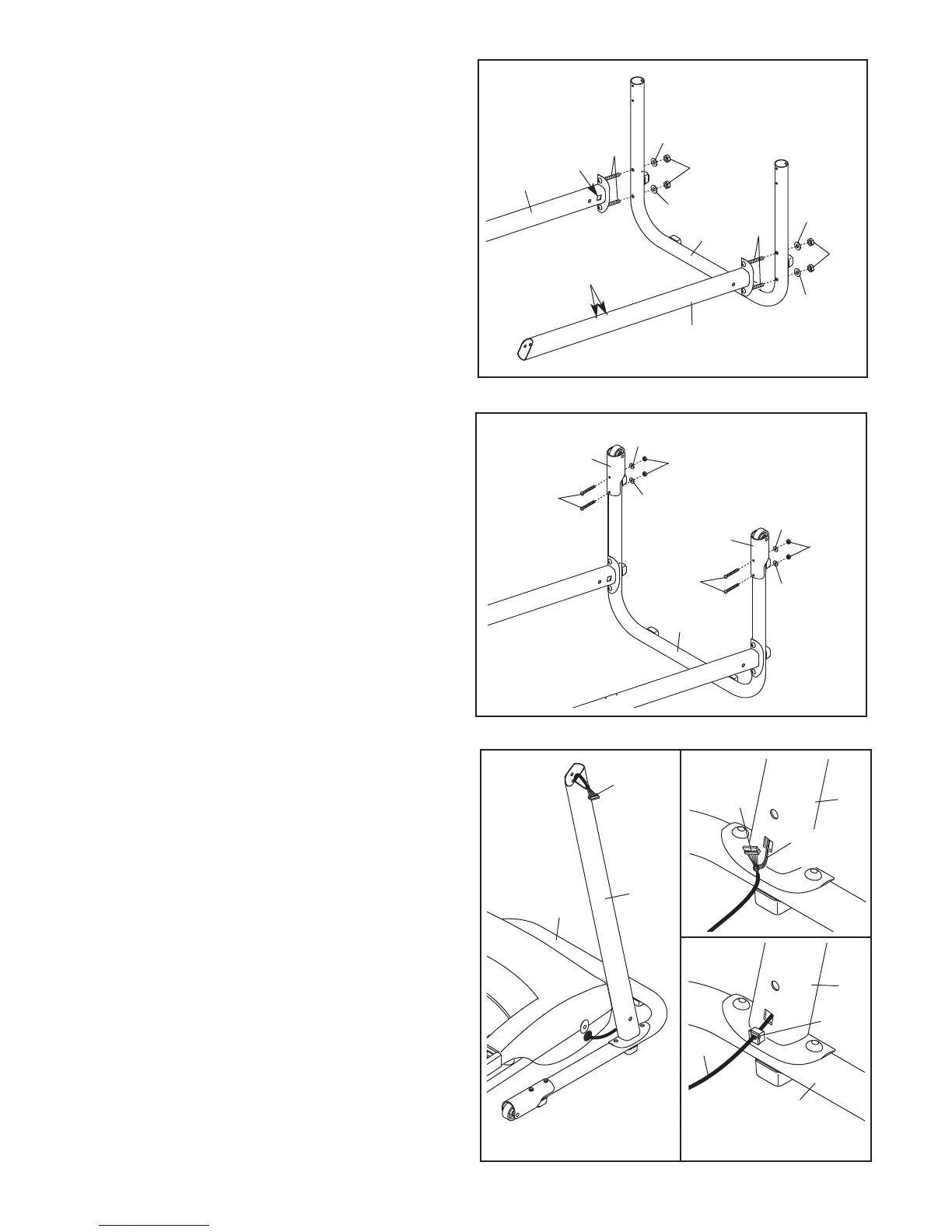

1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Eine zweite Person soll die
Basis (52) in der angezeigten Position halten.
F
inden Sie den linken Pfosten (53) (der rechte
Pfosten [54] hat ein großes Loch am unteren
E
nde).
H
alten Sie den linken Pfosten (53) so, dass
sich die zwei kleinen Löcher, wie angedeutet,
oben befinden. Schieben Sie zwei
Pfostenschrauben (2) durch die Klammer am
linken Pfosten.
Befestigen Sie den linken
Pfosten mit den Pfostenschrauben, zwei Pfosten-
Scheiben (14) und zwei Pfostenmuttern (16) an
der Basis (52). Ziehen Sie die Pfostenmuttern
noch nicht fest.
Befestigen Sie den rechten Pfosten (54) auf die
gleiche Weise an der Basis (52).
2. Schieben Sie die zwei Rollengehäuse (45) auf die
Basis (52). Befestigen Sie beide Rollengehäuse
mit je zwei Rollengehäuseschrauben (13), zwei
Rollengehäusescheiben (32) und zwei
Rollengehäusemuttern (43).
1
52
53
16
2
2
16
14
14
14
14
54
Großes
Loch
Kleine
Löcher
