Westward 4RYK3 - Garantía Limitada de un Año

4RYK3, 4RYK7, 4RYK8
Manual de Instrucciones y de Partes de Westward
LLAVE DINAMOMÉTRICA DEL MICRÓMETRO AJUSTABLE
1. Para desbloquear el tubo sujetador de mango y retirar el anillo de bloqueo que permite girar el mango a CW o
CCW
2. Configure la llave al par deseado como siguiente :
Ejemplo– 83 ft-lbs
1) Mantenga ligeramente tirar hacia atrás el anillo de bloqueo durante todos los ajustes.

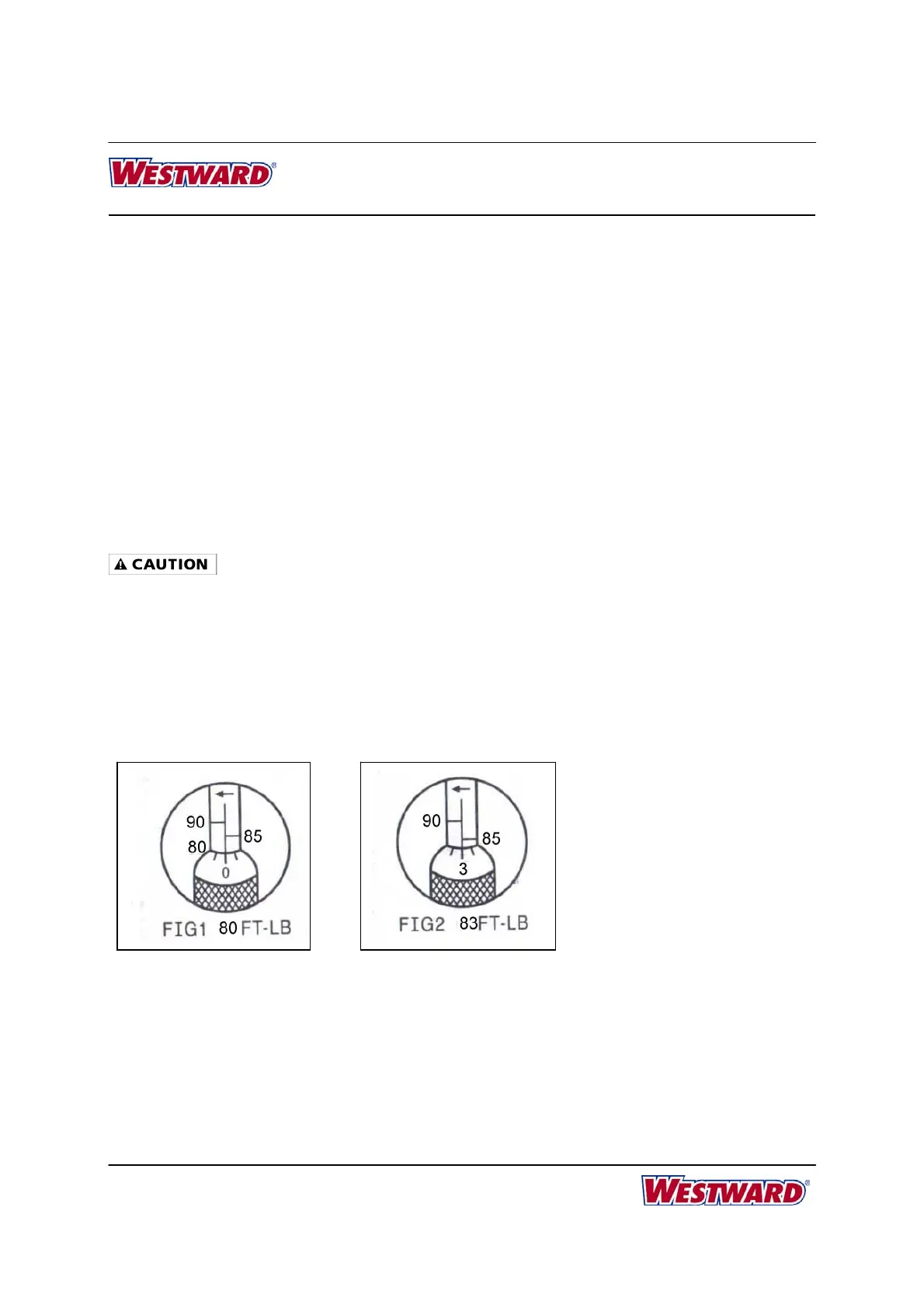

2) Alinee el borde dedal con la línea transversal de graduación "80" y de cero con la línea vertical. Llave ha
quedado configurada en 80 ft-lbs ( Ver FIG1 )
3) Gire el mango y configure la graduación dedal a "3" en la línea vertical. Llave ha quedado configurada en 83
ft-lbs. ( See FIG2)
4) Cierre el mango por liberar la presión sobre el anillo de bloqueo hasta que se haga clic y el mango no se
gire.
5) Para cerrar el sujetador, mantenga la mano centrada sobre el mango estriado. Aplique la una fuerza
constante lenta en la dirección deseada hasta que se escuche o siente un clic/impulso. Deje de tirar y
permitir restaurar la llave.
IMPORTANTE:
No siga aplicando la fuerza una vez que haya alcanzado el par predeterminado.
No configure el par por debajo del ajuste mínimo y/o aplique más par que el ajuste máximo.
Ejemplo de Ajustes de par
Para configurar el par a 83 Ft. Lbs. Gire el mango hacia la derecha hasta que el borde del mango sea aún con la
intersección de la línea vertical y la línea "80" en la mayor escala y el "0" en la escala menor esté centrado como se
muestra en la Figura 1. Luego, siga girando el mango hacia la derecha hasta que el "3" de la escala menor esté
centrado como se muestra en la Figura 2.
NOTA: No todos los modelos se miden en pie pulgada.
GARANTÍA LIMITADA DE UN AÑO
Si este producto no funciona satisfactoriamente debido a un defecto o mano de obra pobre en UN AÑO desde la
fecha de compra, lo devuelva al lugar de compra y estará reemplazado, de forma gratuita. Daños incidentales o
consecuentes están excluidos de esta garantía.
Fabricado para Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045 U.S.A.
