4RYK3, 4RYK7, 4RYK8
Instructions d’Opération et Manuel des Pièces de Westward
Clé Dynamométrique du Micromètre Ajustable
1. Pour déverrouiller la poignée, tenez le tube et tirez l’anneau de verrouillage arrière permettant à la poignée de
tourner CW ou CCW.
2. Fixez la clé au couple désiré comme suit:
Exemple – 83 ft-lbs
1) Gardez la traction légère vers l'arrière sur l’anneau de verrouillage pendant tous les ajustements

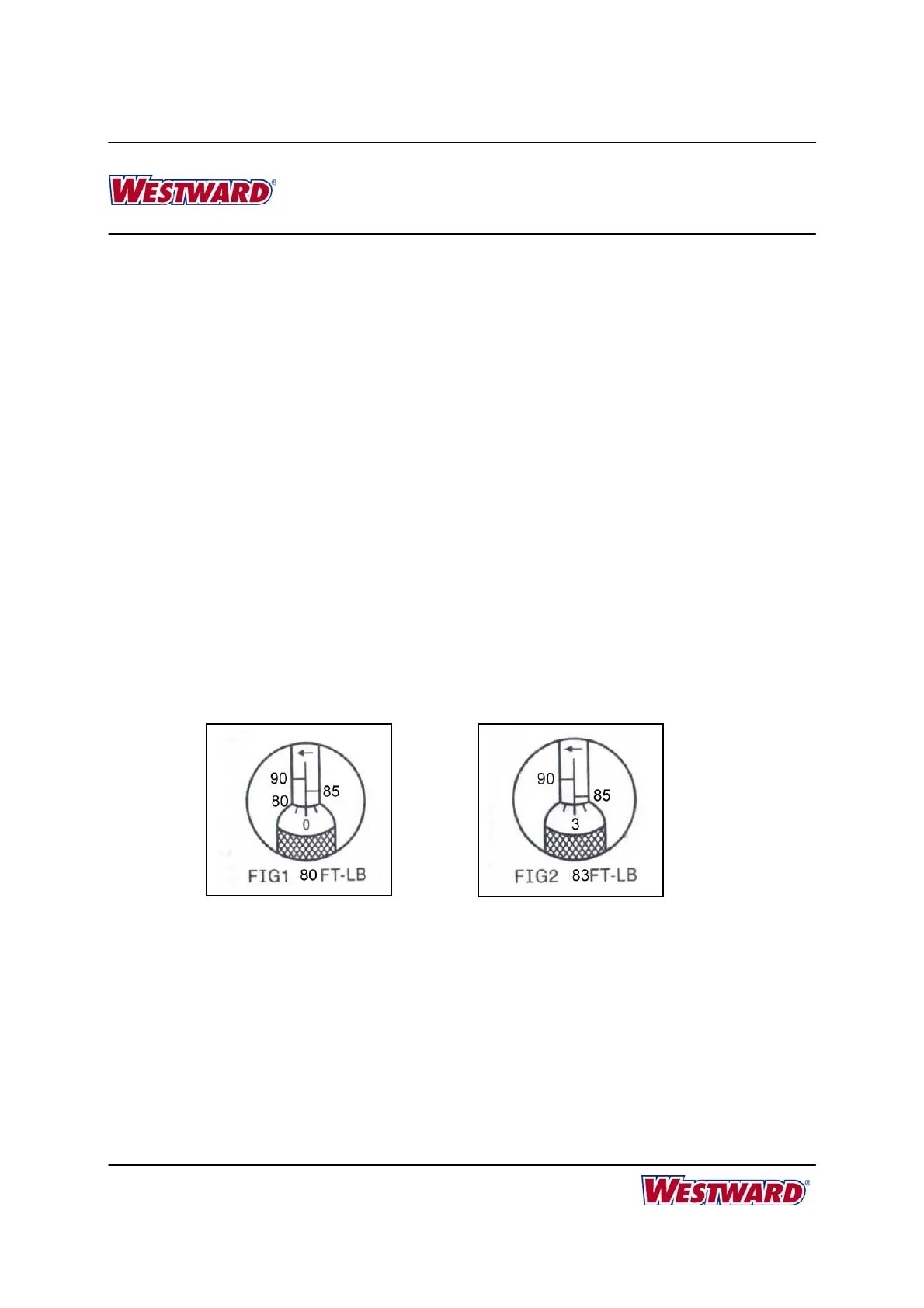

2) Alignez le bord de la canule avec la ligne de croisement de graduation "80" et zéro avec une ligne verticale.
La clé est maintenant fixé à 80 ft-lbs (Voir FIG1)
3) Tournez la poignée et fixez la graduation de la canule à "3" sur la ligne verticale. La clé est maintenant fixé à
83 ft-lbs (Voir FIG2)
4) Verrouillez la poignée en libérant la pression sur l’anneau de verrouillage jusqu'à ce qu'il clique et la poignée
ne tourne pas.
5) Pour éléments de fixation du couple, gardez la main centré sur la poignée moletée. Appliquez une force
lente et stable dans la direction désirée jusqu'à ce qu'un clic / une impulsion est entendu ou senti. Arrêtez la
traction et permettez la clé à se réinitialiser
IMPORTANT:
Ne continuez pas à appliquer la force une fois que le réglage du couple prédéfini est atteint.
Précaution: Ne fixez pas de couple en dessous du réglage minimum et / ou d'appliquer plus de couple que le
réglage maximum.
Exemple des Réglages du Couple
Pour fixer un couple à Ft. Lbs, tournez la poignée dans le sens horaire jusqu'à ce que le bord de la poignée est
encore à l'intersection de la ligne verticale et la ligne "80" sur l’échelle majeure et le "0" sur l’échelle mineure est
centré comme indiqué dans la Figure 1. Puis, continuez à tourner la poignée dans le sens horaire jusqu'à ce que le
"3" de l’échelle mineure est centrécomme indiqué dans la Figure 2.
NOTE: Pas tous les modèles mesurent en pieds-livres.
GARANTIE LIMITÉE D'UNE ANNÉE
Si ce produit ne parviennent pas à effectuer de façon satisfaisante en raison d'une défaut ou d'une malfaçon pendant
une année à partir de la date d'achat, le retournez à l'endroit de l'achat et il sera remplacé gratuitement. Dommages
directs ou indirects sont hors cette garantie.
Fabriqué pour Grainger International, Inc.
100 Grainger Pkwy., Lake Forest IL 60045, États-Unis
