PAGE 39
POUR LE TECHNICIEN SEULEMENT
NE PAS ENLEVER NI DÉTRUIRE

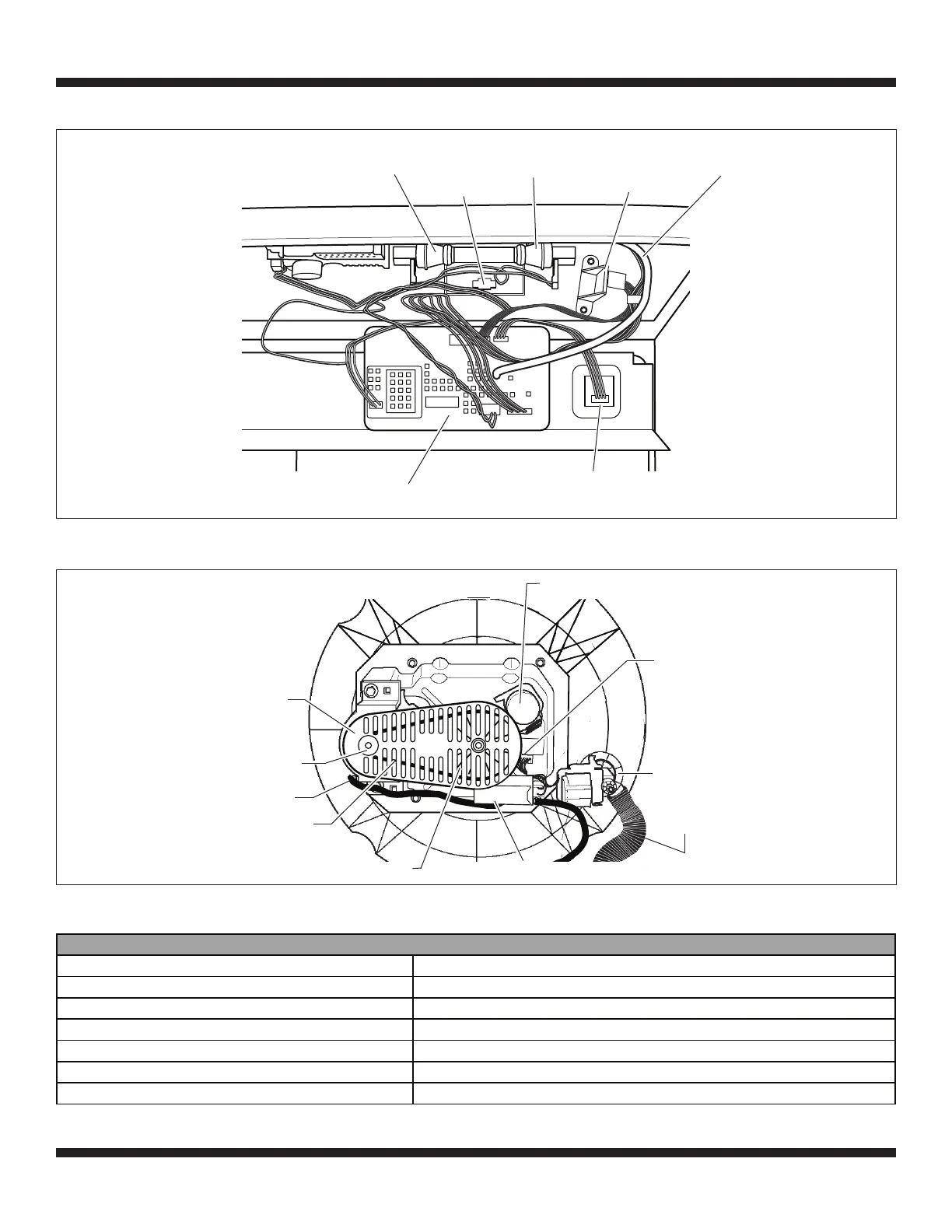

Emplacements du composants – console et vannes (Figure 7)
Spécifications
Emplacements du composants – système d’entraînement et pompe de vidange (Figure 8)
Moteur à
condensateur
permanent
Changeur de vitesse
Pompe de vidange
Tuyau
de vidange
Poulie du moteur
Courroie d’entraînement
Poulie d’arbre
Connecteur du moteur à
condensateur permanent
Connecteur
du changeur
de vitesse
Carte du module de commande principal
Vanne d’eau
chaude
Vanne d’eau
froide
Tuyau sous
pression
Thermistance
de température
100 à 135 VcaTension :
57 à 63 HzFréquence :
12,0 AIntensité max. :
Fusible instantané 15 A (commande principale)Protection du circuit :
15 à 125 PSIPression d’eau :
86 à 244 cm (34 po à 8 pi)Hauteur de vidange :
4,5 à 46°C (40 à 115°F)Température de fonctionnement :
Spécifications de la laveuse
Module d’interface
de glissière d’insertion
des pièces
Encodeur de
température d’eau
Condensateur du moteur
