Avant de commencer
Outils
Rassembler les outils et composants nécessaires avant
d’entreprendre le processus d’installation. Lire et observer les
instructions fournies avec chacun des outils de la liste suivante.
1. Tournevis ordinaire
2. Tournevis à tête cruciforme
3. Clés plates de 7/16 po et 1/2 po (ou clé à molette)
4. Pince
5. Tourne-écrou de 1/4 po
6. Petit niveau manuel (facultatif)
7. Règle
Composants
Ôter les divers articles de l’emballage d’expédition, et placer ceux-
ci sur une table pour pouvoir les identier facilement. Vérier la
présence de chaque composant de l’ensemble, par comparaison
à la liste ; ceci permet également à l’installateur de se familiariser
avec les composants. Après avoir identié un composant,
cocher ( ) son nom dans la liste. Les CODES DE REPÉRAGE
correspondent à l’« Illustration des composants ».
Ne jeter aucun matériau d’emballage avant d’avoir vérié la
présence de tous les composants.
TOUCHE QTÉ DESCRIPTION
1 1
Machine à glaçons
2 1
Seau à glaçons
3 2
Faisceau de cavalier
Remarques concernant
l’installation
1. Suivre les instructions complètement. Lire la totalité de
la description de chaque étape pour bien comprendre le
processus avant de l’exécuter.
2. Les illustrations présentées dans ce Guide d’installation
clarient la description des étapes de l’installation à exécuter.
Pour chaque groupe d’étapes, étudier le schéma présenté
juste à côté ou au-dessous du texte, pour tout besoin de
clarication. Certaines illustrations contiennent également des
« DÉTAILS ». Les DÉTAILS sont contenus dans des bulles à
côté de l’illustration plus grande. Un DÉTAIL présente un gros
plan d’une certaine partie d’un schéma, ou une illustration
d’une étape spécique à exécuter. Les DÉTAILS par un code
alphabétique (A, B ou C), et il y est fait clairement référence
dans le texte descriptif de chaque étape.
3. Lorsqu’il est nécessaire d’installer une pièce, positionner la
pièce comme indiqué sur l’illustration.

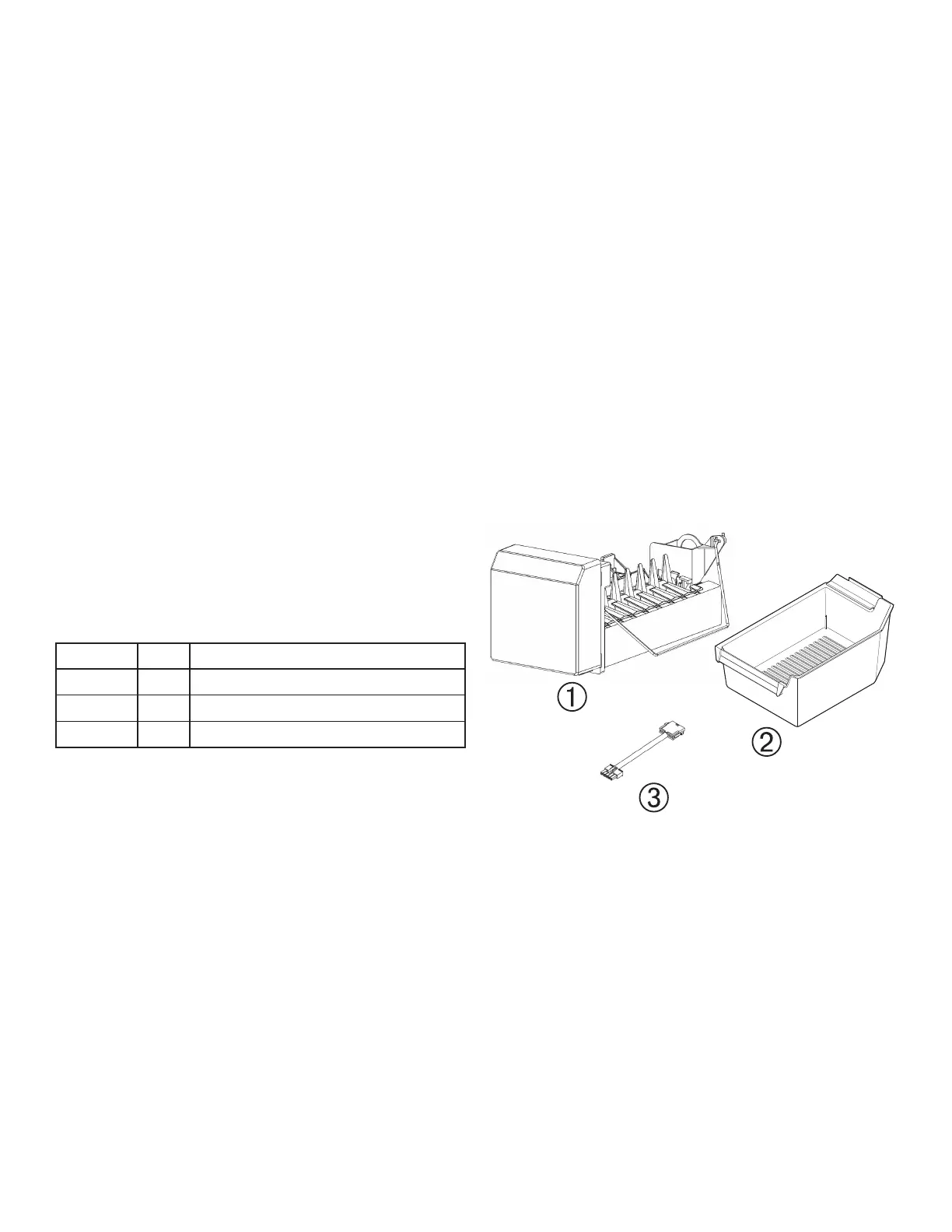

Illustrations des composants
