13
Installation de la machine à glaçons
Opérations préparatoires

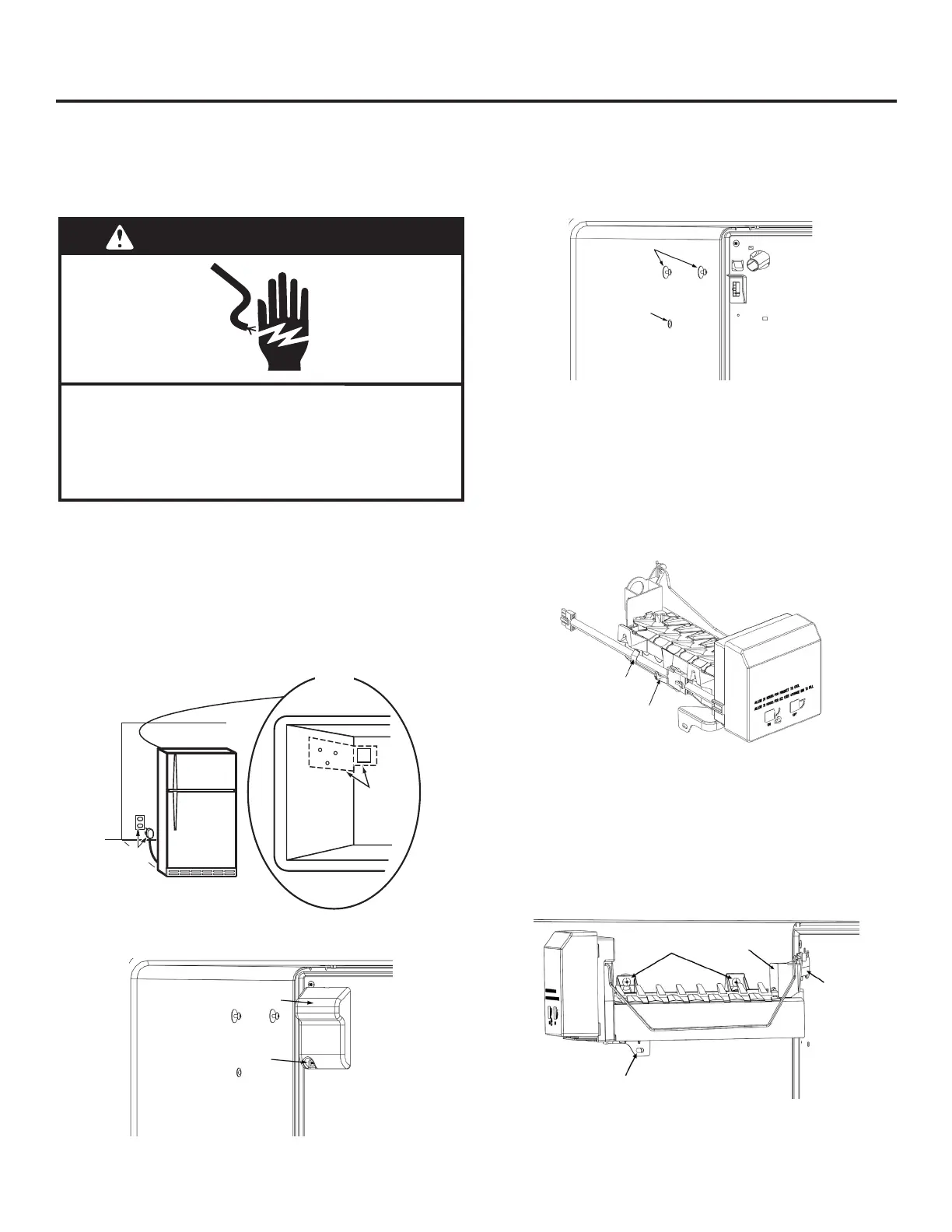

Voir l’illustration ci-dessous au sujet des étapes suivantes.
1. Écarter le réfrigérateur du mur pour pouvoir accéder facilement
au panneau arrière.
IMPORTANT: Assurez-vous de protéger le sol de tout dommage.
2. Débrancher le réfrigérateur ou déconnecter la source de courant
électrique.
3. Ouvrir la porte du congélateur et retirer tous les aliments de
l’intérieur du compartiment de congélation.
4. Pour un appareil à congélateur en haut qui ne comporte pas une
tablette pleine largeur dans le congélateur, retirer la tablette de
plateau à glaçons. Placer la tablette à part ; elle sera réutilisée
comme support du panier à glaçons.
REMARQUE : Pour le réfrigérateur/congélateur, la zone de
travail est identiée par l’illustration DÉTAIL A ci-dessous.
5. Retirer la vis du connecteur et du tube de la machine à glaçons.
Conserver cette vis pour l’installation de la machine à glaçons.
Ôter le couvercle.
6. Insérer l’extrémité d’un petit tournevis à tête plate sous
le bord du bouchon obturateur du trou de montage de
la machine à glaçons sur le côté de la paroi interne du
congélateur et l’extraire de son trou. Jeter le bouchon.
REMARQUE : Vérier que les vis à épaulement sont en position.
7. Prendre les deux faisceaux de cavaliers inclus dans la trousse et
déterminer lequel peut se connecter au connecteur dans la paroi
arrière du compartiment de congélation. Jeter l’autre cavalier.
Montage de la machine à
glaçons
8. Connecter le faisceau de cavalier compatible au faisceau de
câbles de la machine à glaçons. Faire passer les ls sur le guide
et à travers l’agrafe de câblage dans la machine à glaçons.
9. Positionner la machine à glaçons à l’intérieur du compartiment de
congélation, et raccorder/verrouiller ensemble son connecteur de
câblage et le connecteur du compartiment de congélation (la patte de
blocage se calera au-dessus de l’onglet de positionnement en saillie).
Les connecteurs ne peuvent être raccordés que d’une seule façon.
10. Accrocher la machine à glaçons aux onglets des vis à épaulement.
S’assurer que le trou de montage du support est aligné avec le
trou de montage dans la paroi interne du congélateur.
REMARQUE : Guider le tube de remplissage à travers le trou de
la cuvette de remplissage.
11. Monter la machine à glaçons sur le trou de montage de la
paroi interne du congélateur au moyen de la vis à tôle à tête
hexagonale de 1/2 po retirée du couvercle du connecteur et
du tube de la machine à glaçons.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique
avant l'installation de la machine à glaçons.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
Détail A
Screw
Connector &
Tube Cover
Retrait du couvercle du connecteur et du tube
Mounting
Hole Plug
Shoulder Screws
Retrait du bouchon obturateur du trou de montage
Connectors
Il sera
nécessaire
de travailler
dans ces
zones
Côté
gauche du
compar-
timent de
congélation
Cordon
d’alimenta-
tion et prise
de courant
Mur arrière
Zone de travail
Couvercle du
connecteur et du tube
Vis
Bouchon
obturateur
du trou
Vis à
épaulement
Connexion du faisceau de cavalier
Guide
Agrafe de
câblage
Vis à
épaulement
Trou de montage
de support
Cuvette de
remplissage
Tube de
remplissage
Montage de la machine à glaçons
