8. Courber le tube en cuivre de façon à le raccorder à l’arrivée de
la conduite d’eau située à l’arrière de la caisse du réfrigérateur,
comme illustré. Laisser une partie du tube en cuivre enroulée
pour permettre de dégager le réfrigérateur de la caisse ou du
mur en cas de dépannage.
Raccordement au réfrigérateur
Suivre les instructions relatives au modèle utilisé pour le
raccordement.
1. Ôter le bouchon de plastique de l’orice d’entrée d’eau.
Raccorder le tube en cuivre au robinet d’arrivée d’eau à l’aide
d’un écrou et d’une bague de compression, comme illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
Vérier la solidité du raccordement en tirant sur le tube en cuivre.
2. Créer une boucle de service avec le tube en cuivre. Éviter de
déformer le tube en cuivre en l’enroulant. Fixer le tube en cuivre
au panneau arrière avec une pince en « P », en utilisant la vis
d’origine dans la fente du panneau au-dessus de l’électrovanne.
3. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérier
l’absence de fuites. Éliminer toute fuite détectée.
A
B
C
D

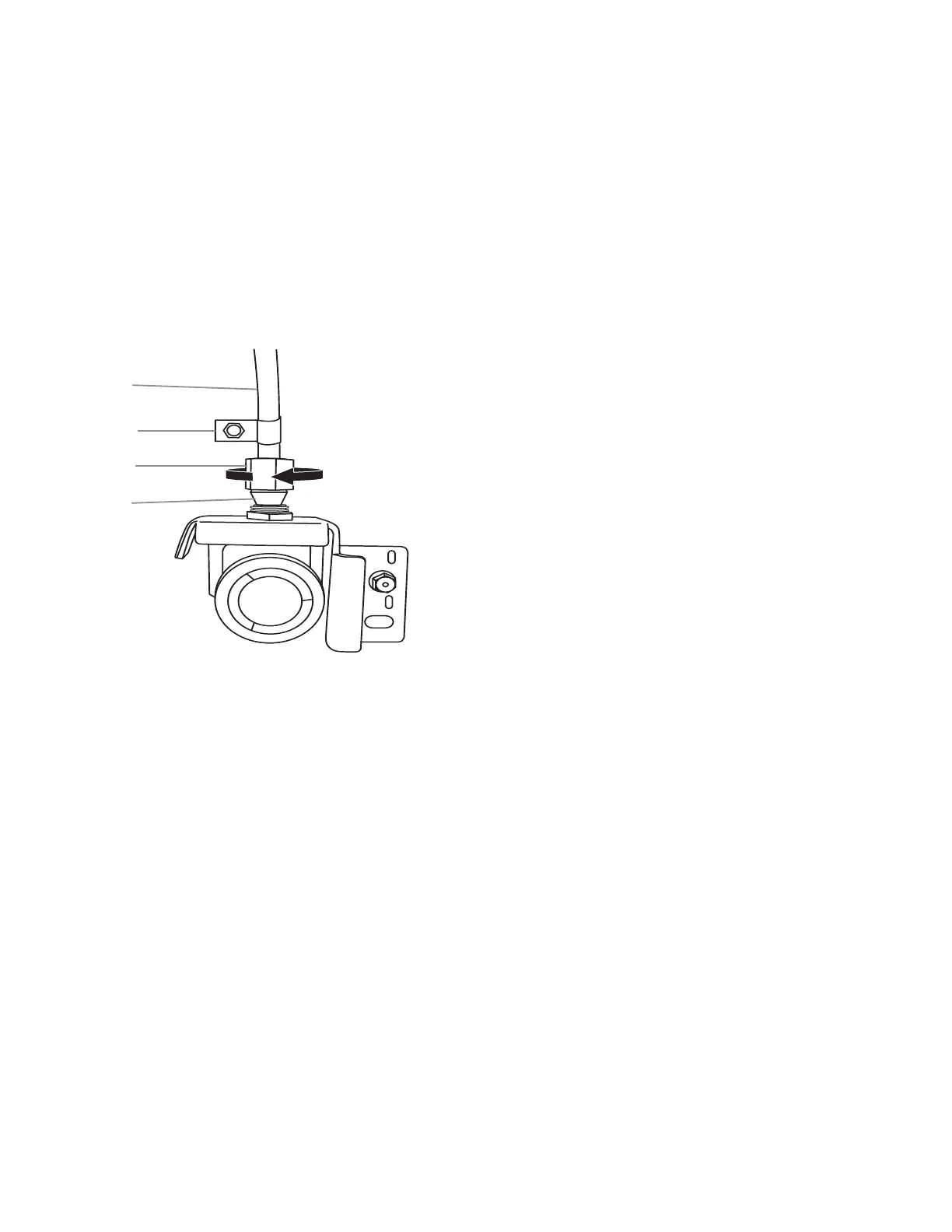

A. Tube en cuivre
B. Bride en « P »
C. Écrou à compression
D. Bague de compression
