210

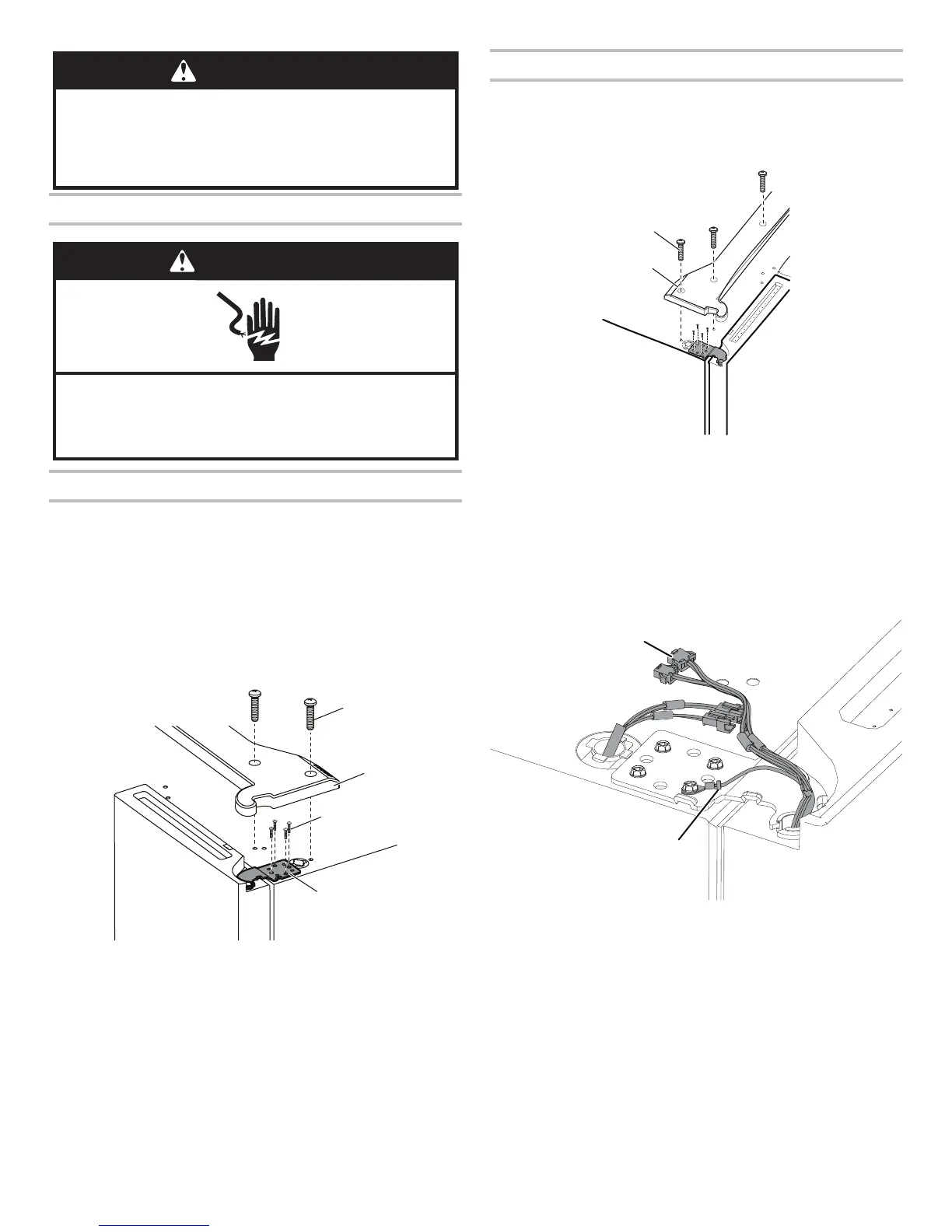

Demontera kylskåpsdörrar
Demontera den högra dörren
1. Koppla loss kylskåpet från elnätet eller frånkoppla strömmen.
2. Håll kylskåpsdörrarna stängda tills du är redo att lyfta av dem
från skåpet.
ANMÄRKNING: Ge kylskåpsdörren ytterligare stöd medan
gångjärnen avlägsnas. Lita inte på dörrtätningens magneter
föratthålla dörren på plats medan du arbetar.
3. Med en stjärnskruvmejsel, avlägsna kåpan från det övre
gångjärnet.
4. Med en 5 mm hylsnyckel, avlägsna fyra skruvar från det övre
gångjärnet och lägg dem åt sidan.
5. Lyft av kylskåpsdörren från den mittre gångjärnsbulten.
Detövre gångjärnet lossnar tillsammans med dörren.
Demontera den vänstra dörren
VIKTIGT: Ledningsdragningen för UI löper genom den vänstra
dörrens gångjärn, så de måste kopplas loss innan dörren
demonteras.
1. Med en stjärnskruvmejsel, avlägsna kåpan från det övre
gångjärnet.
2. Koppla loss de två ledningspluggarna som sitter ovanpå
dörrgångjärnet.
■ Ta tag på vardera sida av ledningspluggarna. Med vänster
tumme, tryck nedåt för att frigöra spärren och dra isär
pluggarnas sektioner.
Fara för tung vikt
Var två eller flera personer för att lyfta kylskåpsdörren.
Underlåtenhet att göra det kan leda till rygg- eller andra
personskador.
VARNING
VARNING
Risk för elektriska stötar
Kopp loss kylskåpet från elnätet innan dörrar avlägsnas.
Underlåtenhet att göra detta kan resultera i dödsfall eller
elektriska stötar.
C
A. Skruv övre gångjärnskåpa
B. Övre gångjärnskåpa
C. 5 mm sockelskruvar
D. Övre gångjärn
A
B
D
A. Skruv övre gångjärnskåpa
B. Övre gångjärnskåpa
A
B
A. Ledningsplugg
B. Jordkontakt
A
B
