Whirlpool WQ9 E1L - Rimuovere E Sostituire la Porta del Congelatore;Congelamento Flessibile

38
3. Utilizzando una chiave a brugola da 5 mm, rimuovere
quattroviti interne dalla cerniera superiore e tenerle da parte.
NOTA: sostenere la porta del frigorifero durante la rimozione delle
cerniere. Non afdarsi ai magneti sulla guarnizione della porta per
il sostegno della porta mentre si lavora.
4. Sollevare la porta del frigorifero dal perno della cerniera
dellaparte inferiore. La cerniera superiore viene via insieme
alla porta.
NOTA: potrebbe non essere necessario rimuovere le cerniere
inferiori e i gruppi piedini frenati per far passare il frigorifero
attraverso la porta.
■ Utilizzare una chiave a brugola da 6 mm e un cacciavite
a croce n. 2 per rimuovere la cerniera centrale solo se
necessario.
Sostituire la porta destra del frigorifero
1. Poggiare la porta destra sul perno della cerniera centrale.
2. Inserire il perno della cerniera superiore nel foro aperto sulla
sommità della porta del frigorifero.
3. Utilizzando quattro viti con esagono incassato da 5 mm,
ssare la cerniera al vano. Non serrare completamente le viti.
Sostituire la porta sinistra del frigorifero
1. Poggiare la porta sinistra sul perno della cerniera centrale.
2. Utilizzando quattro viti con esagono incassato da 5 mm,
ssare la cerniera al vano. Non serrare completamente le viti.
3. Ricollegare i cavi elettrici.
■ Spingere insieme le due sezioni della spina dei cablaggi.
■ Ricollegare il lo di terra alla vite della cerniera.
Passaggi nali
1. Serrare completamente le otto viti con esagono incassato
da5 mm.
2. Rimontare i due copricerniera.
Rimuovere e sostituire la porta del
congelatore/congelamento essibile
1. Tenere chiuse le porte del congelatore no a quando si è
pronti per toglierle dal vano.
NOTA: sostenere la porta del congelatore durante la rimozione
delle cerniere. Non afdarsi ai magneti sulla guarnizione della
porta per il sostegno della porta mentre si lavora.
■ Utilizzare un cacciavite a croce n. 2 e una chiave a brugola
da6 mm per rimuovere la cerniera centrale dal vano.
■ Sollevare la porta del congelatore dal perno della cerniera
inferiore.

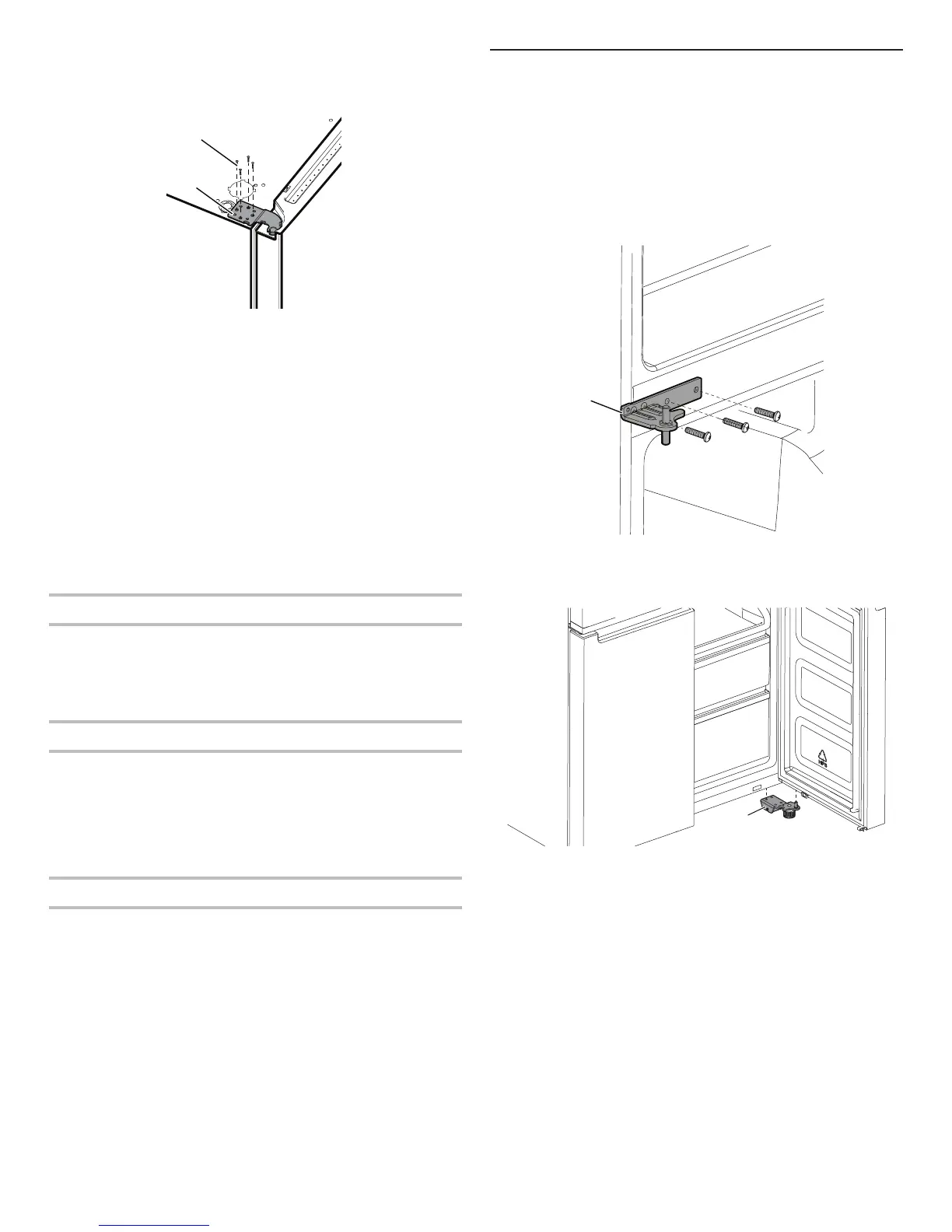

A. Viti a brugola 5 mm
B. Cerniera superiore
A
B
A. Cerniera mediana
A
A. Cerniera inferiore
A
