282

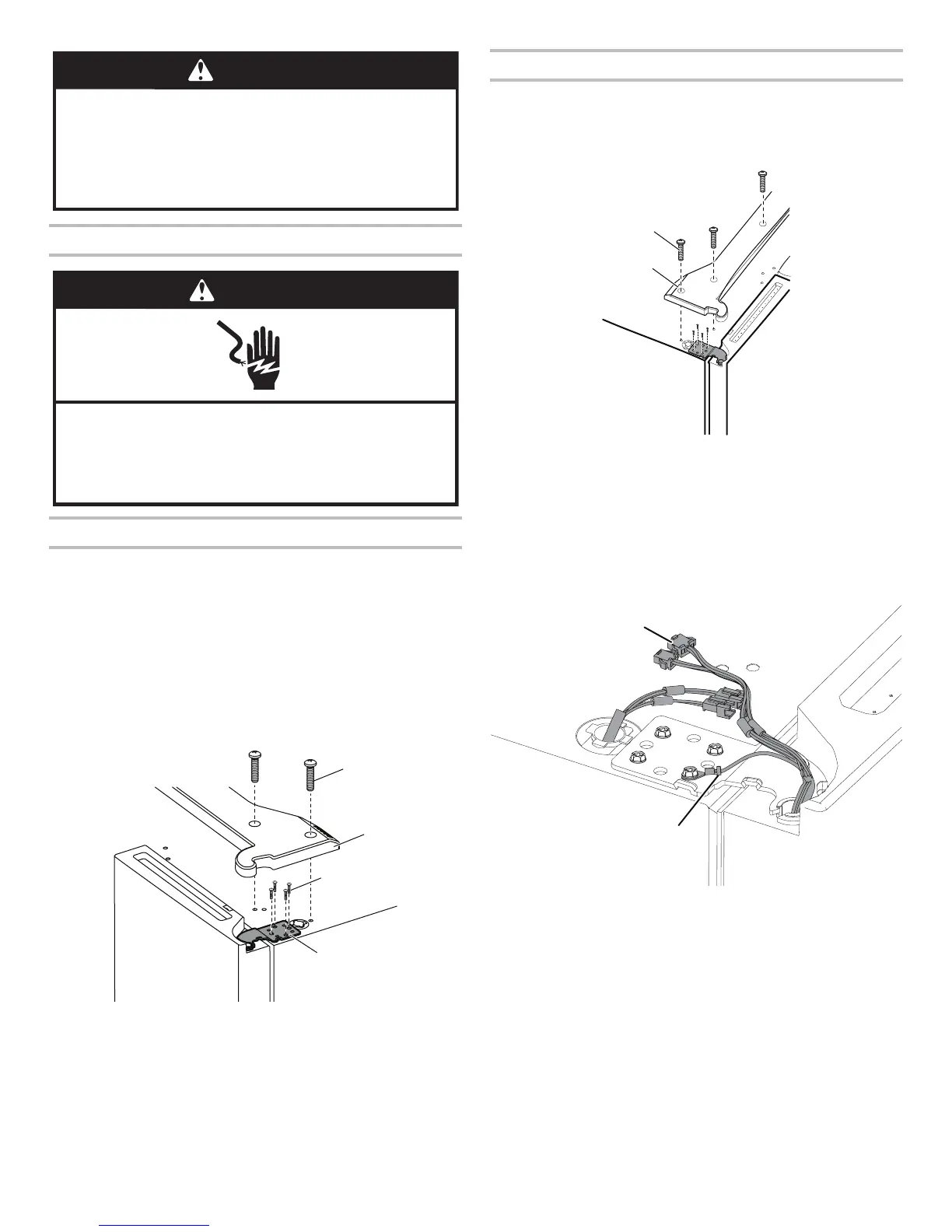

Retirar as portas do frigoríco
Retirar a porta do lado direito
1. Desligue o frigoríco da tomada ou desligue a corrente elétrica.
2. Mantenha as portas do frigoríco fechadas até estar pronto
para as elevar livremente do armário.
NOTA: Proporcione um suporte adicionar para a porta do
frigoríco enquanto as dobradiças estiverem a ser retiradas.
Nãodependa nos ímanes das juntas da porta para segurarem
aporta no lugar enquanto estiver a trabalhar.
3. Com uma chave Phillips retire a cobertura da dobradiça
superior.
4. Com uma chave de caixa de 5 mm retire os quatro parafusos
da dobradiça superior e coloque de lado.
5. Eleve a porta do frigoríco do pino da dobradiça central.
Adobradiça superior sai com a porta.
Retirar a porta do lado esquerdo
IMPORTANTE: A cablagem para a UI passa pela dobradiça da
porta do lado esquerdo, por isso, tem de ser desligada antes
deretirar a porta.
1. Com uma chave Phillips retire a cobertura da dobradiça
superior.
2. Desligue as duas chas da cablagem localizadas por cima
dadobradiça da porta.
■ Agarre nos dois lados das chas. Com o polegar
esquerdo pressione para soltar a lingueta e puxe para
separar as secções das chas.
AVISO
Perigo de peso excessivo
Utilize duas ou mais pessoas para elevar a porta do
frigorífico.
Não seguir esta instrução pode resultar em lesões nas
costas ou outros ferimentos.
AVISO
Perigo de choque elétrico
Desligue da corrente antes de retirar as portas.
Não seguir esta instrução pode resultar em morte ou
choque elétrico.
C
A. Parafuso da cobertura da
dobradiça superior
B. Cobertura da dobradiça superior
C. Parafusos de 5 mm
D. Dobradiça superior
A
B
D
A. Parafuso da cobertura da dobradiça superior
B. Cobertura da dobradiça superior
A
B
A. Ficha da cablagem
B. Conector de terra
A
B
