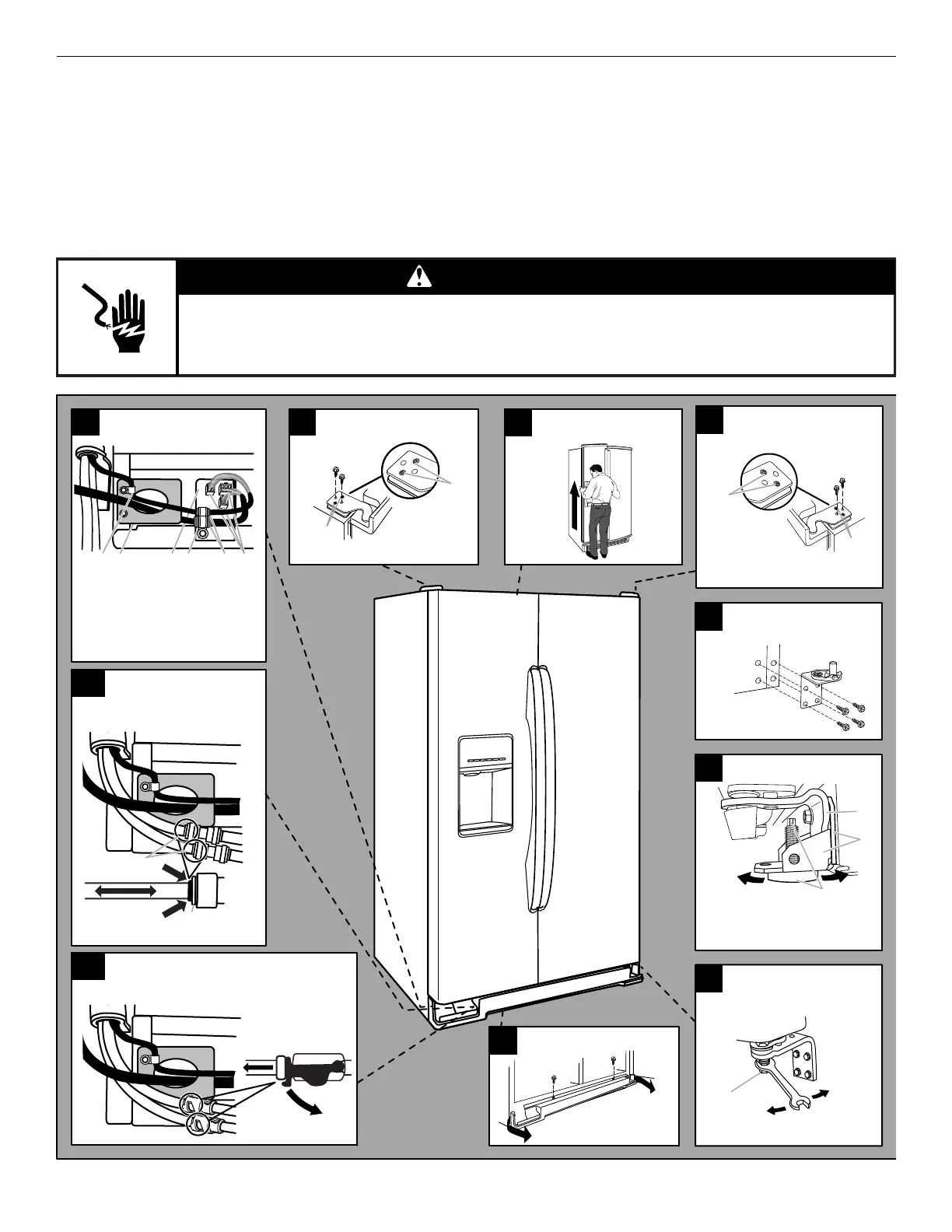

Remoción, nivelación y alineamiento de las puertas
Reúna las herramientas y piezas necesarias y lea todas las instrucciones antes de comenzar la instalación. Guarde estas instrucciones
para referencia futura.
IMPORTANTE: Las ilustraciones en esta página corresponden a modelos con el depósito de hielo en la puerta. Para los modelos con
el depósito de hielo dentro del congelador, las disposiciones del cableado y la tubería del despachador de agua son más sencillas que
las que se muestran en estas ilustraciones. Lea todas las instrucciones de las siguientes páginas para obtener mayor información.
NOTA: Antes de introducir el producto a su hogar, mida el espacio de la entrada de su casa para decidir si es necesario quitar las
puertas del refrigerador y del congelador. Si es necesario quitar las puertas, vea las instrucciones abajo.
IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado) o apague el enfriamiento. Desenchufe el refrigerador
o desconecte el suministro de energía. Quite todos los alimentos, el depósito de hielo (en algunos modelos), y cualquier recipiente
ajustable o de uso general de las puertas.
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de sacar las puertas.
No seguir esta instrucción puede ocasionar la muerte o choque eléctrico.
2A
Conexión de la tubería
del despachador de
agua (Estilo 1)
A. Cara del encaje
A
1
Rejilla de la base
3
Conexión del
cableado
B. Placa para
cables
A
C. Alojamiento
eléctrico
A. Abrazadera
en P
D. Sujetador de
cableado
F. Enchufes de
cableado
E. Aros de
refuerzo
5
Cómo quitar
la puerta
DCBA
4
Bisagra superior
izquierda
A. No quite los tornillos.
A
A
A
A
FE
Las puertas deben
abrirse a 90˚
2B
Conexión de la tubería
del despachador de agua (Estilo 2)
Bisagras inferiores
(izquierda y derecha)
7
6
A. No quite los tornillos.
Bisagra superior
derecha
Nivelación
8
A. Bisagra inferior
B. Soporte nivelador
C. Pata niveladora
Alineamiento de las
puertas
(bisagra
inferior derecha)
9
A. Tornillo de alineamiento
A
Bajar
Levantar
A
A
Levantar Bajar
A
B
C
