WIKA Betriebsanleitung Manometer, Typ 2, Kupferlegierung 29
14306500.01 09/2019 EN/DE
2. Aufbau und Funktion

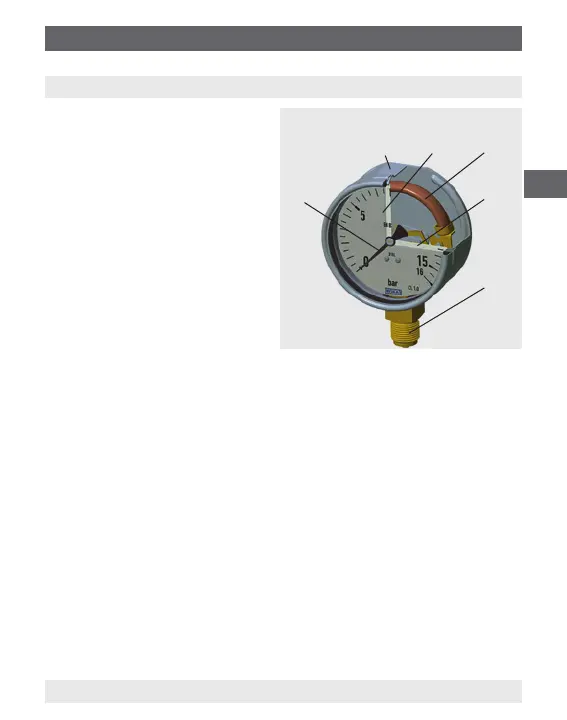

2.1 Überblick
Gehäuse
Sichtscheibe
Messglied: Rohrfeder
Prozessanschluss
Zeiger
2.2 Beschreibung
-
berührten Teile (Prozessanschluss und Messglied) aus Kupferlegie-
rungen und/oder CrNi-Stahl gefertigt. Die Nenngrößenangabe (NG)
von 100 mm oder 160 mm ist eine gerundete Angabe bezogen auf den
Gehäusedurchmesser.
Einfach- und Doppelmanometer
Typ PG21BP-2 ist ein Doppelmanometer, alle anderen hier beschriebe-
nen Typen sind Einfachmanometer. Einfachmanometer werden für eine
Druckleitung und Doppelmanometer für zwei unabhängige Druckleitun-
gen eingesetzt. Das Doppelmanometer vereint zwei Einfachmanometer
in einem Gehäuse mit 2 Prozessanschlüssen und zeigt beide Druckwer-
2.3 Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.
2. Aufbau und Funktion
Einfachmanometer
