Funktion im Normal Mode
Taste Funktion / Aktion
Schaltet Gerät ein / aus
Wechselt in programmier Mode, wenn länger als 3 sek gedrückt


Display zeigt Max-Wert an, solange die Taste gedrückt ist
Display zeigt Min-Wert an, solange die Taste gedrückt ist
Setzt Max-Wert auf “ 0 “ zurück
Setzt Min-Wert auf “ 0 “ zurück

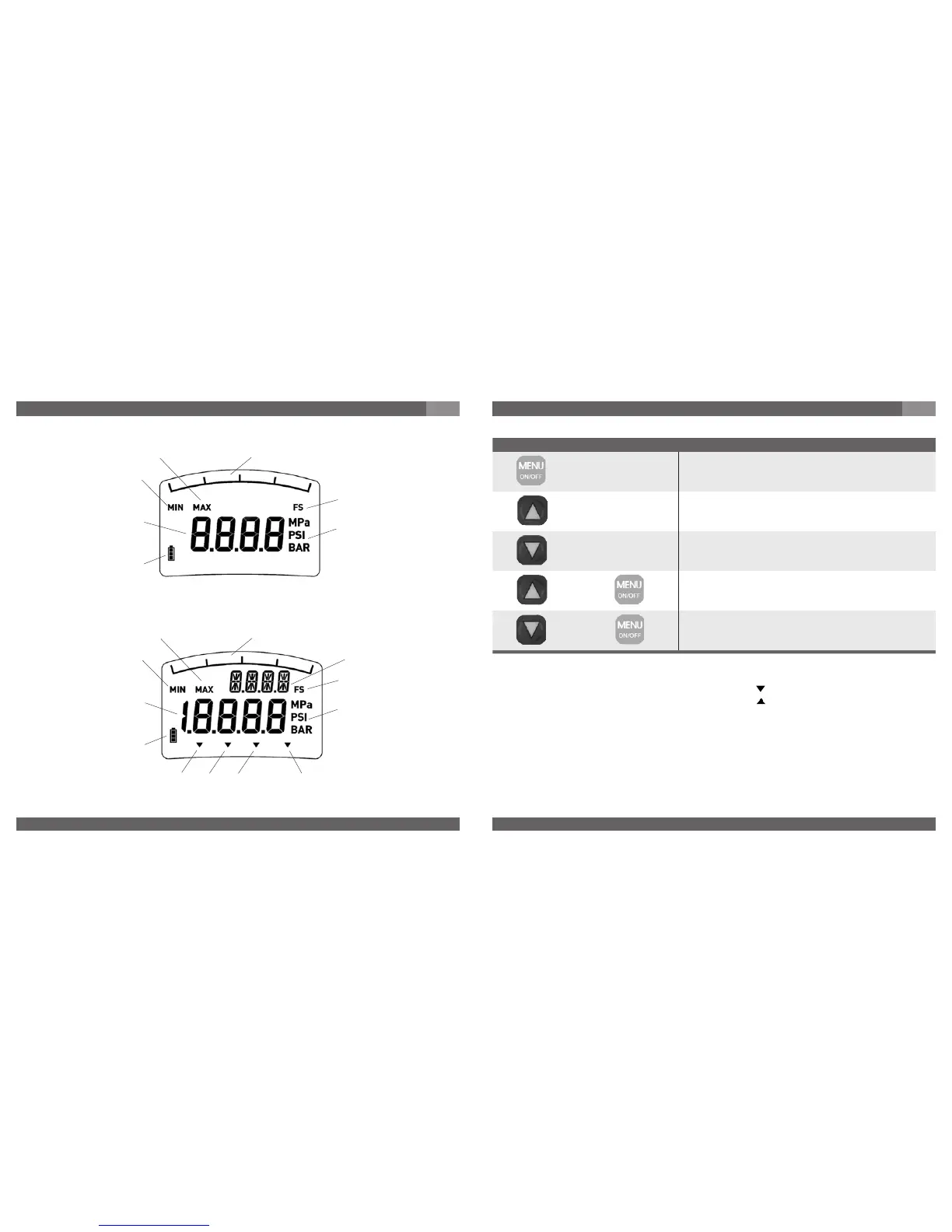

Beschreibung der Displayanzeige
DG-10-S
DG-10-E
+
+
7. Inbetriebnahme, Betrieb
D
Max-Wert
Min-Wert
Hauptanzeige
Bargraphanzeige
Full scale
Einheit
Max-Wert
Min-Wert
Hauptanzeige
Bargraphanzeige
Full scale
Einheit
Sonderfunktionen Tara
2. Anzeige
Batterie-Status
Batterie-Status
7. Inbetriebnahme, Betrieb
D
Bargraph mit Schleppzeigerfunktion
Die zusätzlich in der Anzeige integrierte Bargraphanzeige mit Schleppzeigerfunktion zeigt
direkt die Tendenz des momentanen Arbeitsdruckes unabhängig von der Digitalanzeige an. Mit
Hilfe der Schleppzeigerfunktion wird der Max-Speicherwert zusätzlich zur Digitalanzeige auch
in der Bargraphanzeige in Form eines Balkensegmentes angezeigt. Dieses Balkensegment
wird bei Rücksetzung des Min / Max Wertes ebenfalls auf den aktuellen Messwert aktualisiert.
Min/Max Speicher
Der Min / Max Speicher wird in jedem Messzyklus mit dem aktuellen Messwert aktualisiert.
Die Anzeige des Min-Wertes erfolgt durch drücken der -Taste.
Die Anzeige des Max-Wertes erfolgt durch drücken der -Taste.
Die Rücksetzung auf den aktuellen Messwert erfolgt durch festhalten der jeweiligen Taste
(Min oder Max) und kurzes zusätzliches Betätigen der Menu-Taste.
