56 WIKA Betriebsanleitung Strömungsschalter, Typ FSD-3
DE
14153887.01 09/2016 EN/DE/FR
5. Inbetriebnahme, Betrieb
5.6 Abgleich
1. Anlage druck- und strömungsfrei schalten.
2
.
Strömungsschalter montieren und elektrisch anschließen.
(→ siehe Kapitel 5.1 „Mechanische Montage“ und 5.2 „Elektrische Montage“)
3. Menüpunkt „SETF“ ▶ „MIN“ aufrufen und „0“ bestätigen.
4. Maximalströmung in der Anlage einstellen.
Messbreiche beachten (→ siehe Kapitel 9 „Technische Daten“).
5. Den Menüpunkt „SETF“ ▶ „MAX“ aufrufen und „100“ bestätigen.
5.7 Schaltfunktionen

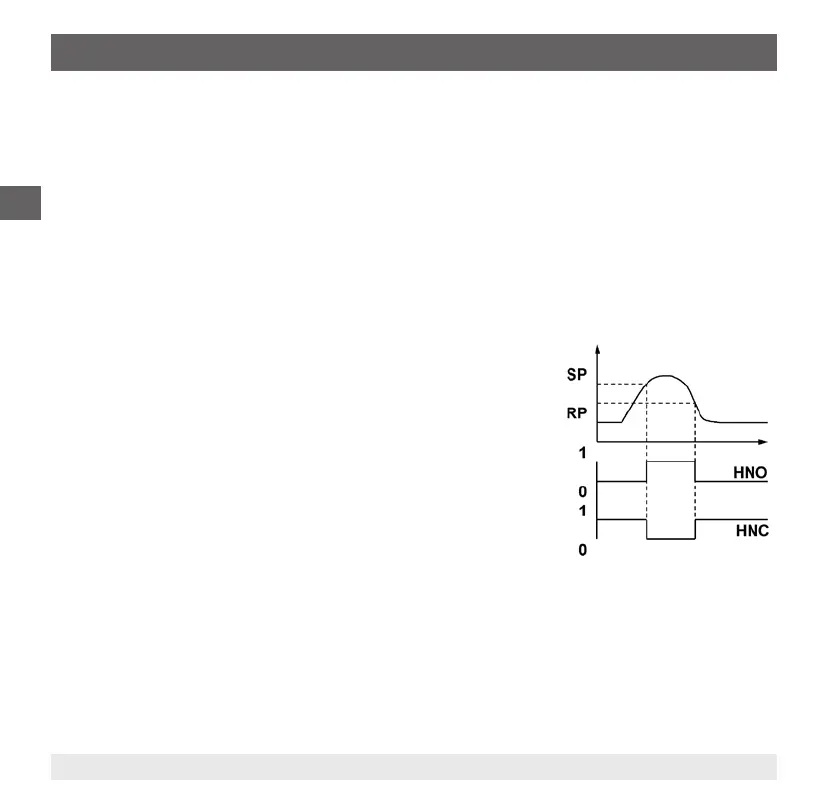

Hysteresefunktion
Wenn die Strömungsgeschwindigkeit um den Sollwert schwankt, hält
die Hysterese den Schaltzustand der Ausgänge stabil. Bei steigender
Strömungsgeschwindigkeit schaltet der Ausgang bei Erreichen des
Schaltpunktes (SP).
■
Schließerkontakt (HNO): aktiv
■
Önerkontakt (HNC): inaktiv
Fällt die Strömungsgeschwindigkeit wieder ab, schaltet der Ausgang erst
wieder zurück, wenn der Rückschaltpunkt (RP) erreicht ist.
■
Schließerkontakt (HNO): inaktiv
■
Önerkontakt (HNC): aktiv
Abb.: Hysteresefunktion
