Fensterfunktion
Die Fensterfunktion erlaubt die Überwachung eines denierten Bereiches.
Bendet sich die Strömungsgeschwindigkeit zwischen dem Fenster High (FH)
und dem Fenster Low (FL), schaltet der Ausgang.
■
Schließerkontakt (FNO): aktiv
■
Önerkontakt (FNC): inaktiv
Bendet sich die Strömungsgeschwindigkeit außerhalb der Fenster High (FH)
und Low (FL), schaltet der Ausgang nicht.
■
Schließerkontakt (FNO): inaktiv
■
Önerkontakt (FNC): aktiv
Verzögerungszeiten (0 … 50 s)
Hierdurch lassen sich unerwünschte Strömungsspitzen von kurzer Dauer oder
hoher Frequenz ausltern (Dämpfung).
Die Strömungsgeschwindigkeit muss mindestens eine voreingestellte Zeit
anstehen, damit der Ausgang schaltet. Der Ausgang ändert seinen Zustand nicht
sofort bei Erreichen des Schaltereignisses (SP), sondern erst nach Ablauf der
eingestellten Verzögerungszeit (DS).
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert
sich der Schaltausgang nicht.
Der Ausgang schaltet erst wieder zurück, wenn die Strömungsgeschwindigkeit
auf den Rückschaltpunkt (RP) abgefallen ist und mindestens die eingestellte
Verzögerungszeit (DR) auf bzw. unter dem Rückschaltpunkt (RP) bleibt.
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert
sich der Schaltausgang nicht.

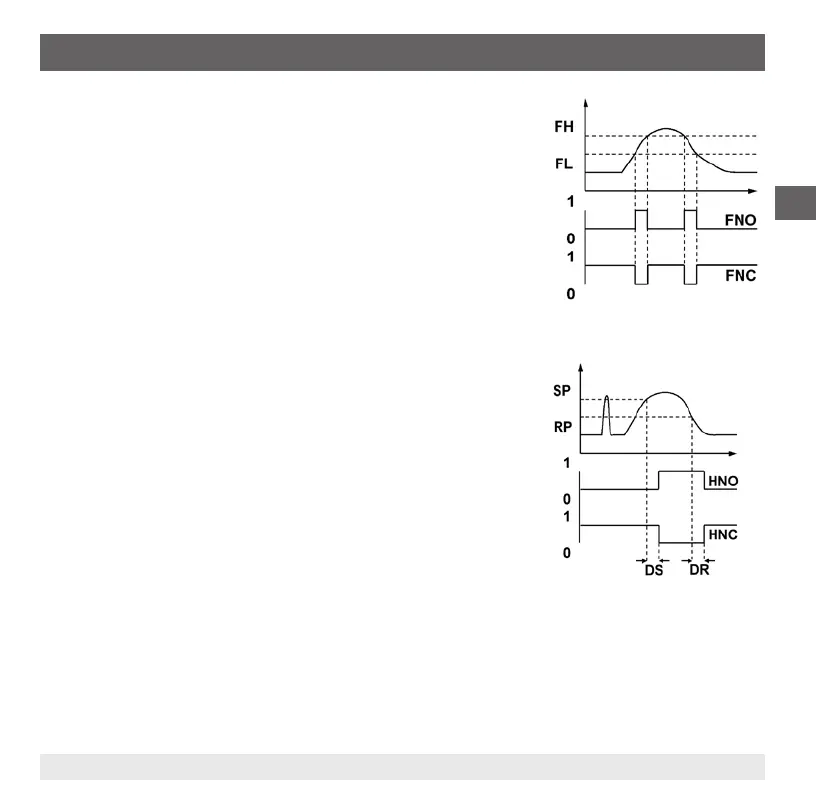

Abb.: Fensterfunktion
5. Inbetriebnahme, Betrieb
Abb.: Verzögerungszeiten
