5. Mise en service, utilisation
5.6 Réglage
1. Dépressuriser le système et éteindre le ux.
2
.
Installer le capteur de débit et le connecter électriquement.
(→ se référer aux chapitres 5.1 “Installation mécanique” et 5.2 “Installation électrique”)
3. Rappeler l'élément de menu “SETF” ▶ “MIN” et conrmer “0”.
4. Régler le débit maximum dans le système.
Respecter les étendues de mesure (→ voir chapitre 9 “Spécications”).
5. Rappeler l'élément de menu “SETF” ▶ “MAX” et conrmer “100”.
5.7 Fonctions de commutation
Fonction d'hystérésis
Si le taux de débit uctue autour du point de réglage, l'hystérésis stabilise le
statut de commutation des sorties. En augmentant le taux de débit, la sortie
commute lorsqu'elle atteint le point de seuil (SP).
■
Contact normalement ouvert (HNO) : activé
■
Contact normalement fermé (HNC) : inactivé
Si le taux de débit retombe, la sortie ne recommutera pas avant que le point
de retour (RP) ait été atteint.
■
Contact normalement ouvert (HNO) : inactivé
■
Contact normalement fermé (HNC) : activé

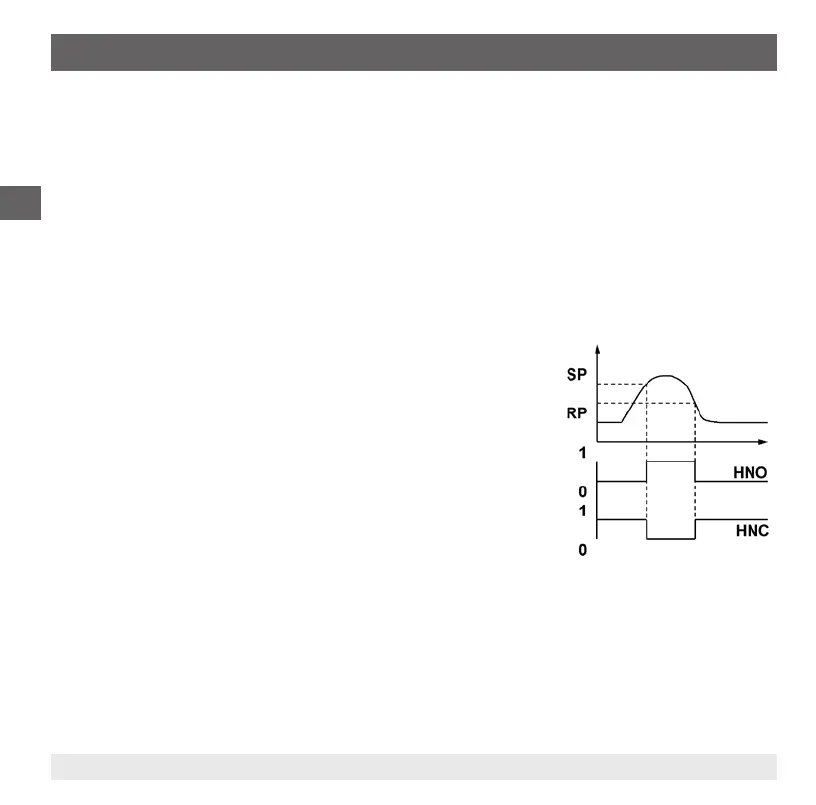

Fig. : fonction d'hystérésis
