93WIKA mode d'emploi pour le capteur de débit, type FSD-3
FR
14153887.01 09/2016 EN/DE/FR
Fonction de fenêtre
La fonction de fenêtre permet le contrôle d'une étendue dénie.
Lorsque le taux de débit se trouve entre fenêtre haute (FH) et fenêtre basse (FL),
la sortie est activée.
■
Contact normalement ouvert (FNO) : activé
■
Contact normalement fermé (FNC) : inactivé
Lorsque le taux de débit se trouve en-dehors de fenêtre haute (FH) et fenêtre
basse (FL), la sortie n'est pas activée.
■
Contact normalement ouvert (FNO) : inactivé
■
Contact normalement fermé (FNC) : activé
Temps de temporisation (0 ... 50 s)
Ceci donne la possibilité de ltrer les pics de débit indésirables de courte durée
ou de haute fréquence (amortissement).
Le taux de débit doit être présent durant au moins une certaine durée pré-réglée
pour que la sortie soit activée. La sortie ne change pas immédiatement son
statut lorsqu'elle atteint la situation de commutation (SP), mais plutôt seulement
après que la durée de temporisation préréglée soit écoulée (DS).
Si la situation de commutation n'est plus présente après écoulement de la durée
de temporisation, la sortie de commutation ne change pas.
La sortie ne recommute que lorsque le débit est retombé au point de retour (RP)
et reste à ce point ou en-dessous pour au moins la durée de retardement qui a
été réglée (DR).
Si la situation de commutation n'est plus présente après écoulement de la durée
de temporisation, la sortie de commutation ne change pas.

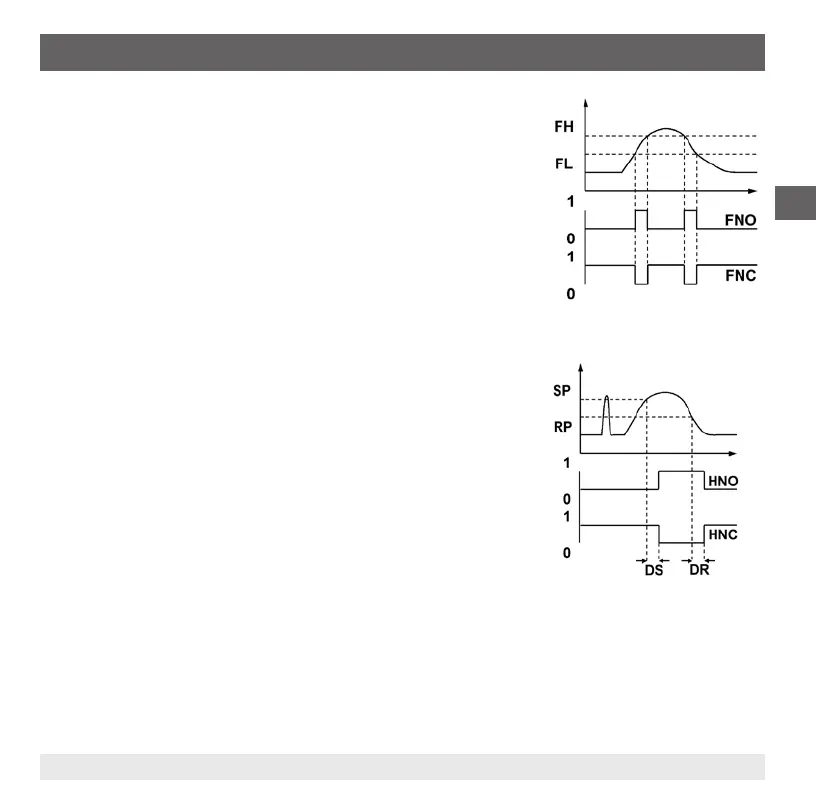

Fig. : fonction de fenêtre
5. Mise en service, utilisation
Fig. : temps de temporisation
