6.6 Fonctions de commutation
Fonction d'hystérésis
Si la pression du système uctue autour du point de réglage,
l'hystérésis garde stable le statut de commutation des sorties. Lorsque
la pression du système augmente, la sortie commute lorsque le point
de seuils est atteint (SP).
■
Contact normalement ouvert (HNO) : activé
■
Contact normalement fermé (HNC) : inactivé
Lorsque la pression du système retombe, la sortie ne va pas commuter
en retour avant que le point de retour (RP) soit atteint.
■
Contact normalement ouvert (HNO) : inactivé
■
Contact normalement fermé (HNC) : activé
Fonction de fenêtre
La fonction de fenêtre permet le contrôle d'une étendue dénie.
Lorsque la pression du système se trouve entre Fenêtre High (FH) et
Fenêtre Low (FL), la sortie s'allume.
■
Contact normalement ouvert (FNO) : activé
■
Contact normalement fermé (FNC) : inactivé
Lorsque la pression du système se trouve en-dehors de Fenêtre High
(FH) et Fenêtre Low (FL), la sortie ne commute pas.
■
Contact normalement ouvert (FNO) : inactivé
■
Contact normalement fermé (FNC) : activé
6. Mise en service, exploitation

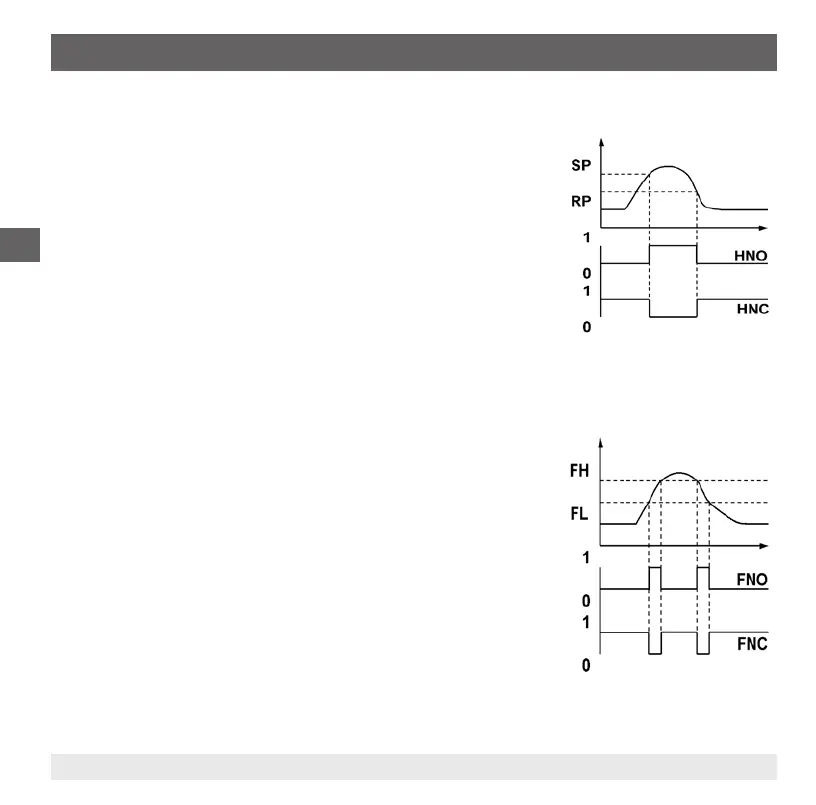

Fig. : fonction d'hystérésis
Fig. : fonction de fenêtre
