5.9 Schaltfunktionen
Hysteresefunktion
Wenn der Systemdruck um den Sollwert schwankt, hält die Hysterese den
Schaltzustand der Ausgänge stabil. Bei steigendem Systemdruck schaltet der
Ausgang bei Erreichen des Schaltpunktes (SP).
■
Schließerkontakt (HNO): aktiv
■
Önerkontakt (HNC): inaktiv
Fällt der Systemdruck wieder ab, schaltet der Ausgang erst wieder zurück, wenn
der Rückschaltpunkt (RP) erreicht ist.
■
Schließerkontakt (HNO): inaktiv
■
Önerkontakt (HNC): aktiv
Fensterfunktion
Die Fensterfunktion erlaubt die Überwachung eines denierten Bereiches.
Bendet sich der Systemdruck zwischen dem Fenster High (FH) und dem
Fenster Low (FL), schaltet der Ausgang.
■
Schließerkontakt (FNO): aktiv
■
Önerkontakt (FNC): inaktiv
Bendet sich der Systemdruck außerhalb des Fensters High (FH) und des
Fensters Low (FL), schaltet der Ausgang nicht.
■
Schließerkontakt (FNO): inaktiv
■
Önerkontakt (FNC): aktiv

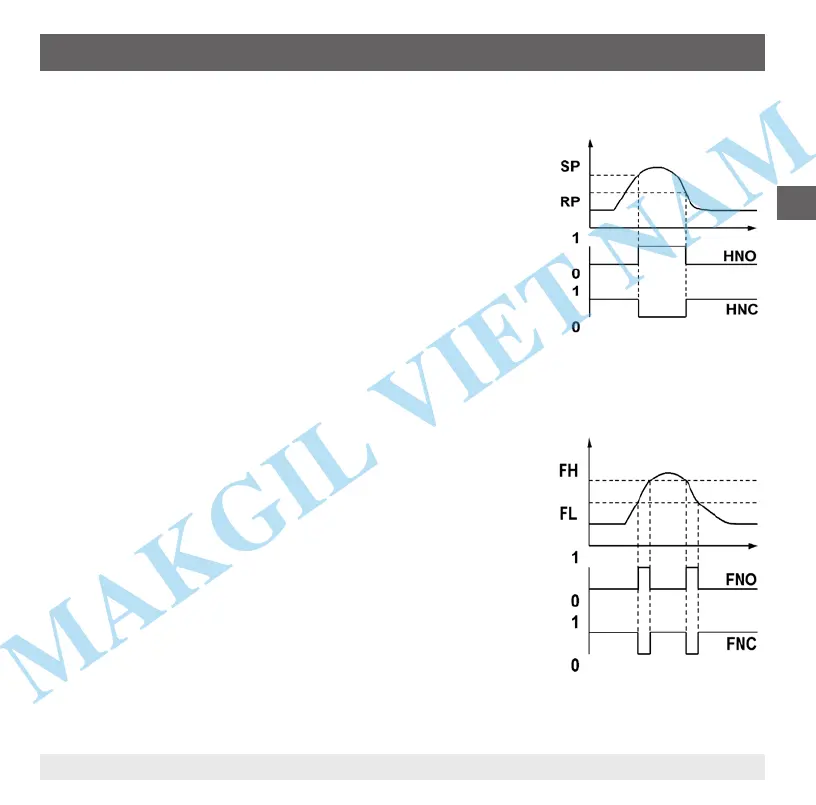

Abb.: Hysteresefunktion
Abb.: Fensterfunktion
