14208834.01 07/2017 EN/DE/FR/ES
52 WIKA Betriebsanleitung Druckschalter, Typ PSD-4
DE

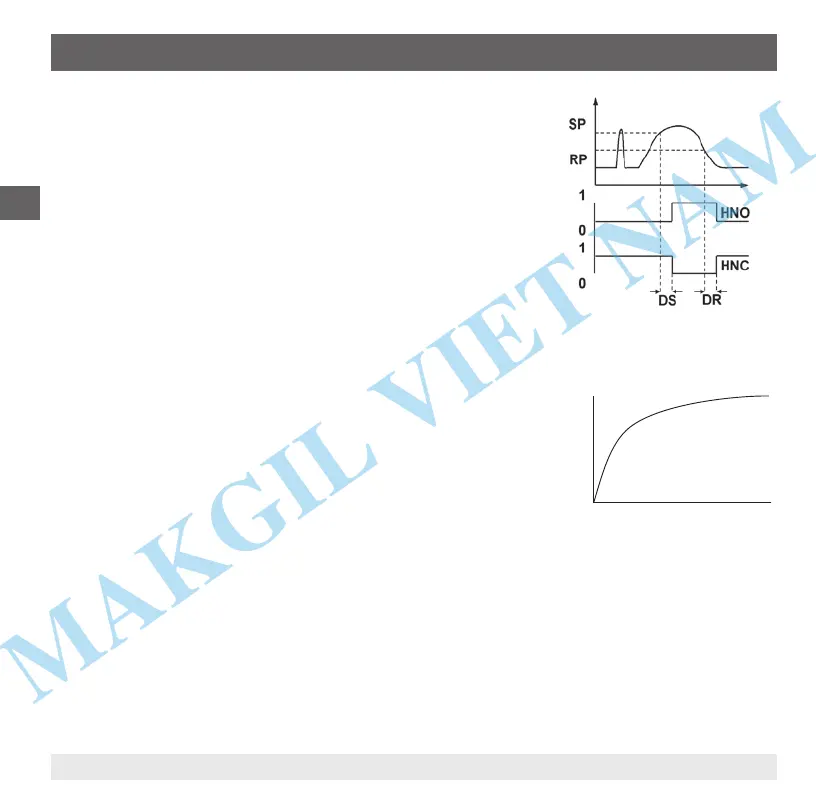

Verzögerungszeiten (0 … 65 s)
Hierdurch lassen sich unerwünschte Druckspitzen von kurzer Dauer oder hoher
Frequenz ausltern.
Der Druck muss mindestens eine voreingestellte Zeit anstehen, damit der
Ausgang schaltet. Der Ausgang ändert seinen Zustand nicht sofort bei Erreichen
des Schaltereignisses (SP), sondern erst nach Ablauf der eingestellten
Verzögerungszeit (DS).
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert
sich der Schaltausgang nicht.
Der Ausgang schaltet erst wieder zurück, wenn der Systemdruck auf
den Rückschaltpunkt (RP) abgefallen ist und mindestens die eingestellte
Verzögerungszeit (DR) auf bzw. unter dem Rückschaltpunkt (RP) bleibt.
Besteht das Schaltereignis nach Ablauf der Verzögerungszeit nicht mehr, ändert
sich der Schaltausgang nicht.
5.10 Dämpfungsfunktion
Die Zeitkonstante „x“ gibt die Zeitdauer an, welche die Digitalanzeige, der Schalt-
ausgang oder das Analogsignal benötigt, um sich nach einer Messwertänderung
dem Endwert mit einer Abweichung von ± 1 % anzunähern. Nach einer Dauer von
2 mal „x“ hat der Ausgabewert 100 % mit einer Abweichung von ± 0,01 % des
anstehenden Druckes erreicht.
Abb.: Verzögerungszeiten
5.11 Messbereichsskalierung (Turndown)
Bei Varianten mit Analogsignal können Messbereichsanfang und Messbereichsende innerhalb des zulässigen
Messbereiches eingestellt werden (Turndown von 5:1 nicht überschreiten).
5.12 Beschreibung der IO-Link Funktionalität (Optional)
IO-Link ist eine Punkt-zu-Punkt-Verbindung für die Kommunikation des PSD-4 mit einem IO-Link Master.
IO-Link Spezikation: Version 1.1
Eine detaillierte Beschreibung der IO-Link Funktionalität sowie die Gerätebeschreibungsdatei (IODD) nden Sie online
auf der Produktdetailseite des Druckschalters unter www.wika.de.
5. Inbetriebnahme, Betrieb
100 %
0
x
Zeit
Zeit
