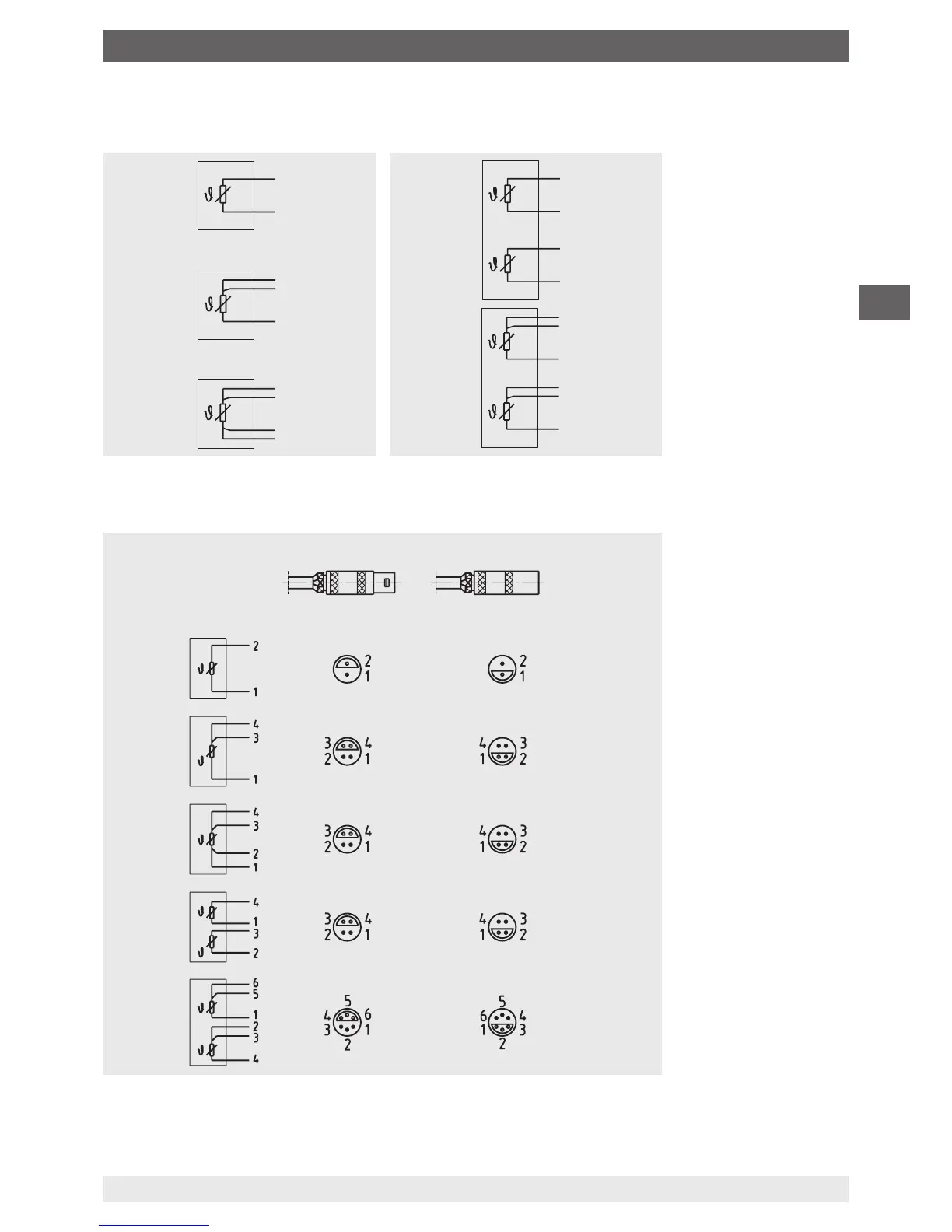

6.2.2 Widerstandsthermometer mit Kabel oder Stecker
Ohne Steckverbinder
Lemosa Stecker
3366036.02
1 x Pt100
2-Leiter
1 x Pt100
3-Leiter
1 x Pt100
4-Leiter
2 x Pt100
2-Leiter
2 x Pt100
3-Leiter
rot
rot
rot
rot
rot
rot
rot
rot
weiß
weiß
weiß
weiß
Stecker (male)
Ansicht von vorn
Kupplung (female)
Ansicht von vorn
weiß
weiß
schwarz
schwarz
schwarz
gelb
gelb
3160629.06
