WIKA RTD User Manual

3345267.08 06/2011 GB/D
62 WIKA Betriebsanleitung RTD und TC, eigensichere Ausführungen
D
6.3 Elektrischer Anschluss von Thermoelementen
Farbkennzeichnung der Kabel bei Thermoelementen
Sensortyp Norm Plus-Pol Minus-Pol
K DIN EN 60584 grün weiß
J DIN EN 60584 schwarz weiß
E DIN EN 60584 violett weiß
T DIN EN 60584 braun weiß
N DIN EN 60584 rosa weiß

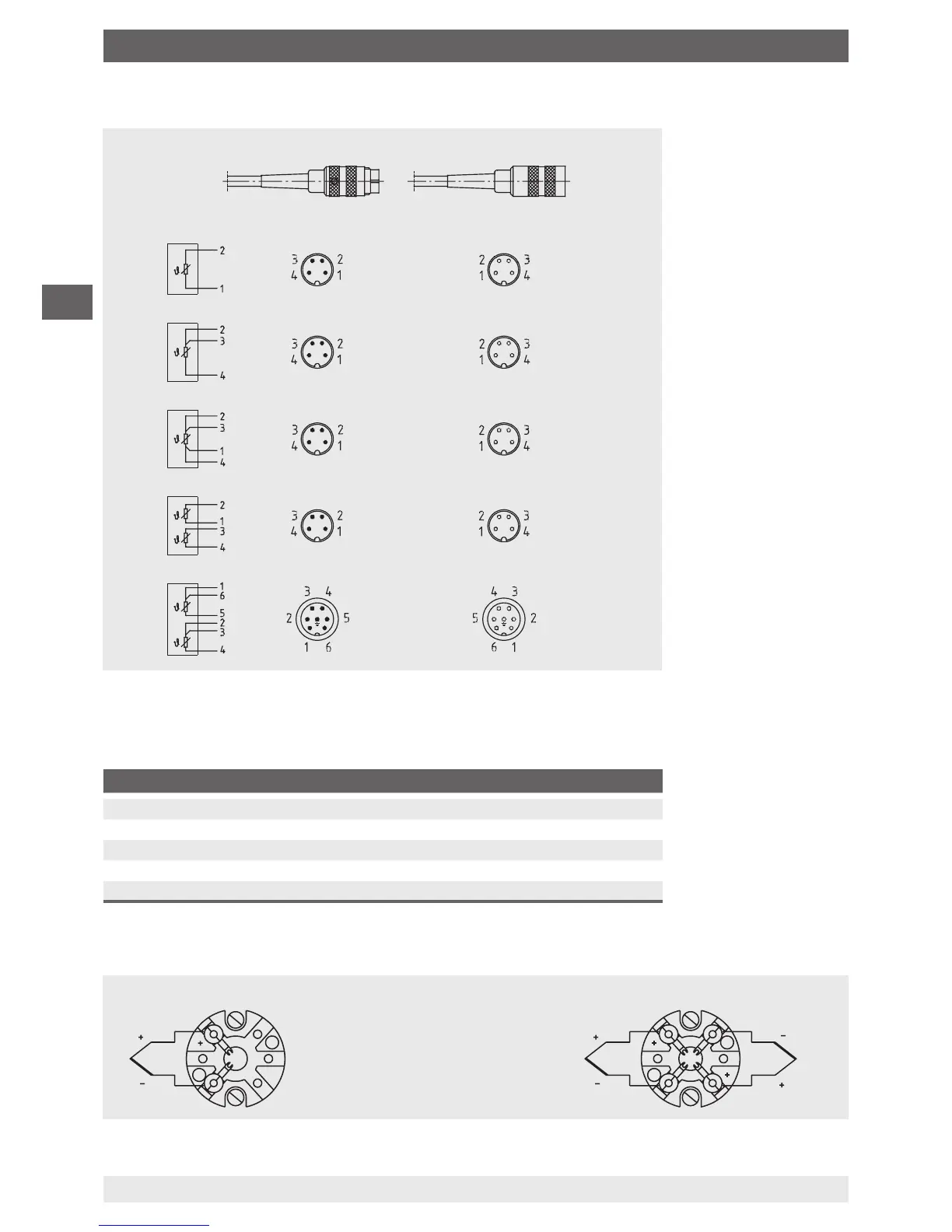

6.3.1 Thermoelemente mit Anschlusssockel
Binder
Serie 680
Binder
Serie 680
Binder
Serie 680
Binder
Serie 680
Binder
Serie 692
Schraub-Steck-Verbinder, Binder
3366142.02
Stecker (male)
Ansicht auf Steckerkontakte
Kupplung (female)
Ansicht auf Buchsenkontakte
3166822.03
Einfaches Thermopaar Doppeltes Thermopaar
Für die Zuordnung Polarität -
Klemme gilt immer die farbliche
Kennzeichnung der Plus-Pole am
Gerät.
6. Inbetriebnahme, Betrieb
