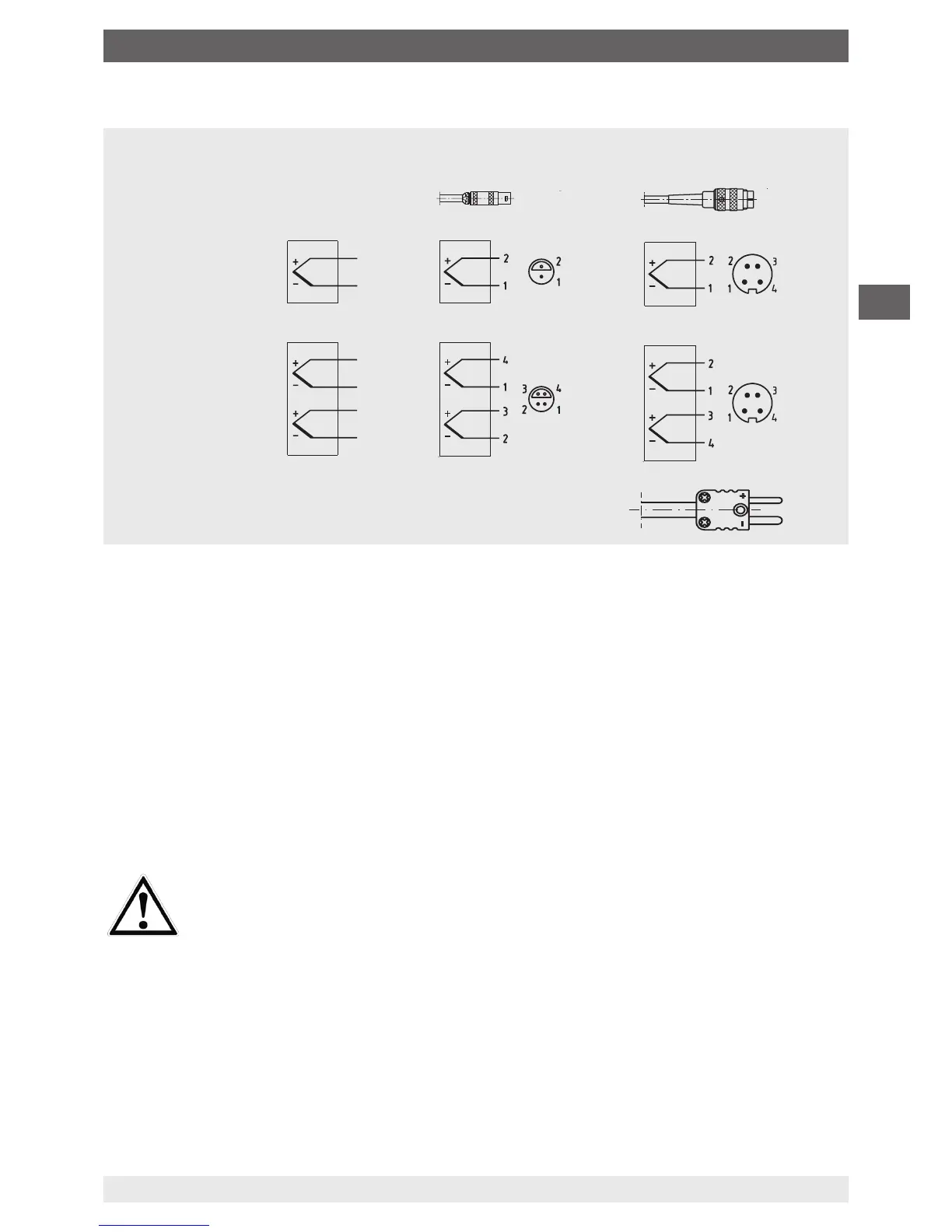

6.3.2 Thermoelemente mit Kabel oder Stecker
Lemosa-Stecker,
male am Kabel
Binder-Stecker,
male am Kabel
(Schraub-Steck-Verbindung)
Einfaches
Thermopaar
Kennzeichnung der
Adernenden siehe
Tabelle
Kabel
Doppeltes
Thermopaar
Plus-Pol und Minus-Pol sind gekennzeichnet.
Bei doppelten Thermopaaren werden zwei
Thermostecker verwendet.
Thermostecker
6.4 Stufenelemente (nach 8.4 und 8.5)
Diese sind in der Regel mit einem Gehäuse ausgestattet in welchem Transmitter oder Reihen-
klemmen montiert sind.
Die Transmitter/Digitalanzeigen sind mechanisch befestigt (z. B. Schienensystem im Gehäuse
oder Halterung im Anschlusskopf) und gemäß EN/IEC 60079-11 und EN/IEC 60079-14 instal-
liert. Optional können die Gehäuse je nach Ausführung mit und ohne Anschlussklemmen (z. B.
Reihenklemmen, Anschlusssockel etc.) nach EN/IEC 60079-11 und EN/IEC 60079-14 ausge-
stattet sein.
Bei Verwendung von mehreren Transmittern/Digitalanzeigen wächst das Gehäusevolumen
angepasst an die „Wärmequelle“ und somit das zu erwärmende Volumen. Dadurch ist gewähr-
leistet, dass es keine signikante Erhöhung der Gehäuseoberächentemperatur entsteht.
WARNUNG!
Bei Verwendung ohne Anschlussklemmen und Leitungsverdrahtung Einhaltung der
Installationsvorschriften nach EN/IEC 60079-11 und EN/IEC 60079-14 sicherstellen.
6.5 Kabelverschraubungen
Bei Thermometern mit Anschlusskopf muss die Abdichtung der Kabelverschraubung optimal
erfolgen, damit die erforderliche Schutzart erreicht wird.
Voraussetzungen zur Erreichung der Schutzart
■
Kabelverschraubung nur im angegebenen Klemmbereich (Kabeldurchmesser passend zur
Kabelverschraubung) verwenden
■
Bei Verwendung sehr weicher Kabeltypen nicht den unteren Klemmbereich verwenden
■
Nur Rundkabel verwenden (ggf. leicht ovaler Querschnitt)
6. Inbetriebnahme, Betrieb
