WIKA Betriebsanleitung RTD und TC, eigensichere Ausführungen
3345267.08 06/2011 GB/D
71
D
7.3.2 Erhöhung des Abstandes der Anschlusskomponenten zu heißen Oberächen

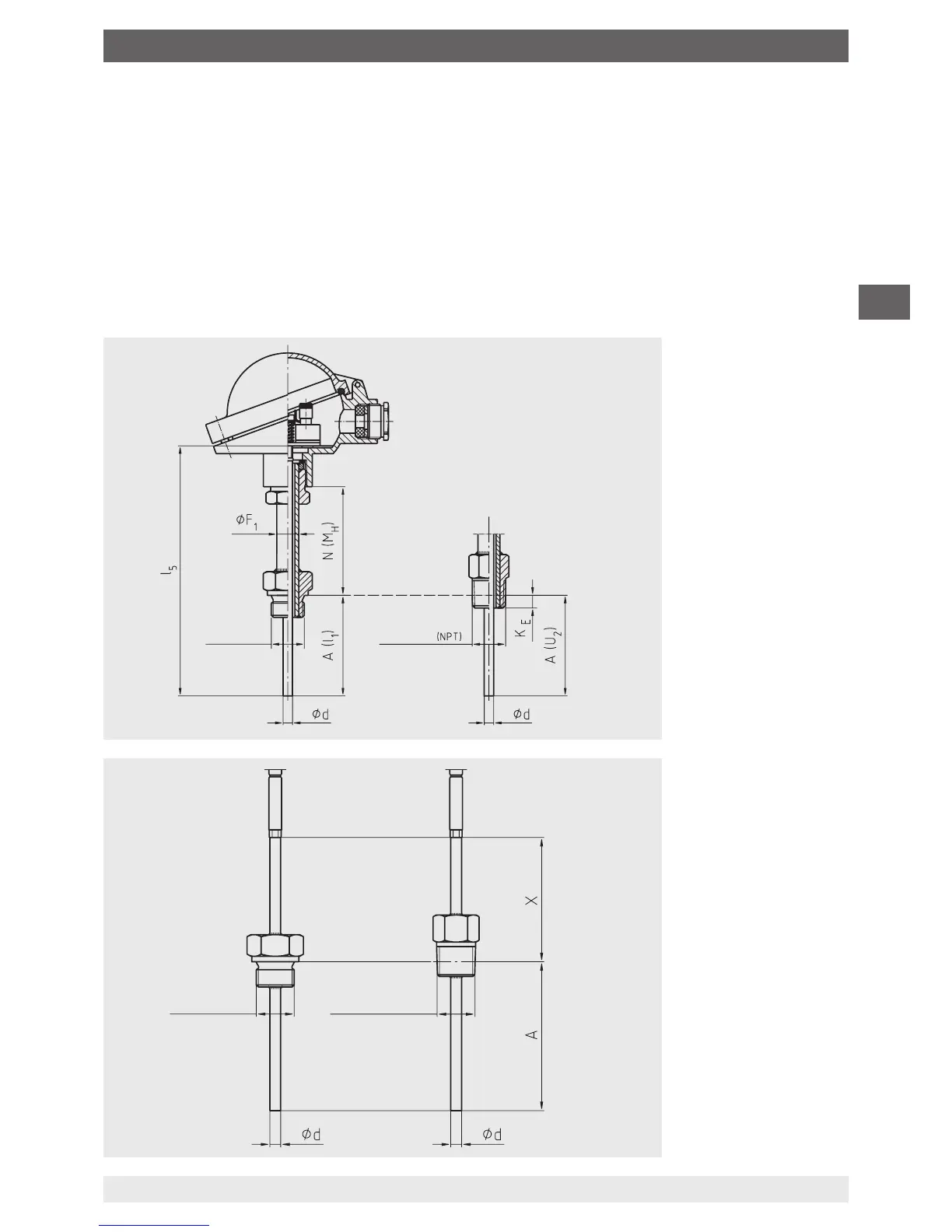

Die Halslänge (N) ist als Abstand zwischen Unterkante Anschlusskopf oder Gehäuse zur
wärmestrahlenden Oberäche deniert. Die zu erwartende Temperatur an der Unterkante des
Anschlusskopfes bzw. Gehäuses beträgt dabei maximal 100 °C. Die Bedingungen für eingebaute
Transmitter oder Anzeigen sind zu berücksichtigen, gegebenenfalls ist die Halslänge entspre-
chend zu erhöhen.
Bei Thermometern mit Anschlussleitung wird die Temperatur an der Übergangsstelle zum
Anschlusskabel eingeschränkt. Diese beträgt max. 150 °C. Durch Auswahl des Maßes X kann
sichergestellt werden dass die zulässige Temperatur nicht überschritten wird.
7. Hinweise zu Montage, Betrieb im explosionsgefährdeten Bereich
3160670.06
Einschraubzapfen
Gewinde
Gewinde
11355647.01
Gewinde
Gewinde
(NPT)
