3345267.08 06/2011 GB/D
72 WIKA Betriebsanleitung RTD und TC, eigensichere Ausführungen
D
Als Hilfestellung zur Auswahl der minimalen Halslänge wurden die folgenden Richtwerte
ermittelt.
Maximale Mediumstemperatur Empfehlung für Maß N Empfehlung für Maß X
100 °C - -
135 °C 20 mm 20 mm
200 °C 50 mm 50 mm
>200 °C ≤ 450 °C 100 mm 100 mm
WARNUNG!
Auch aus Gründen der Arbeitssicherheit und der Ressourcenschonung sollten heiße
Oberächen durch eine Isolierung gegen Berührung und Energieverlust geschützt
werden.

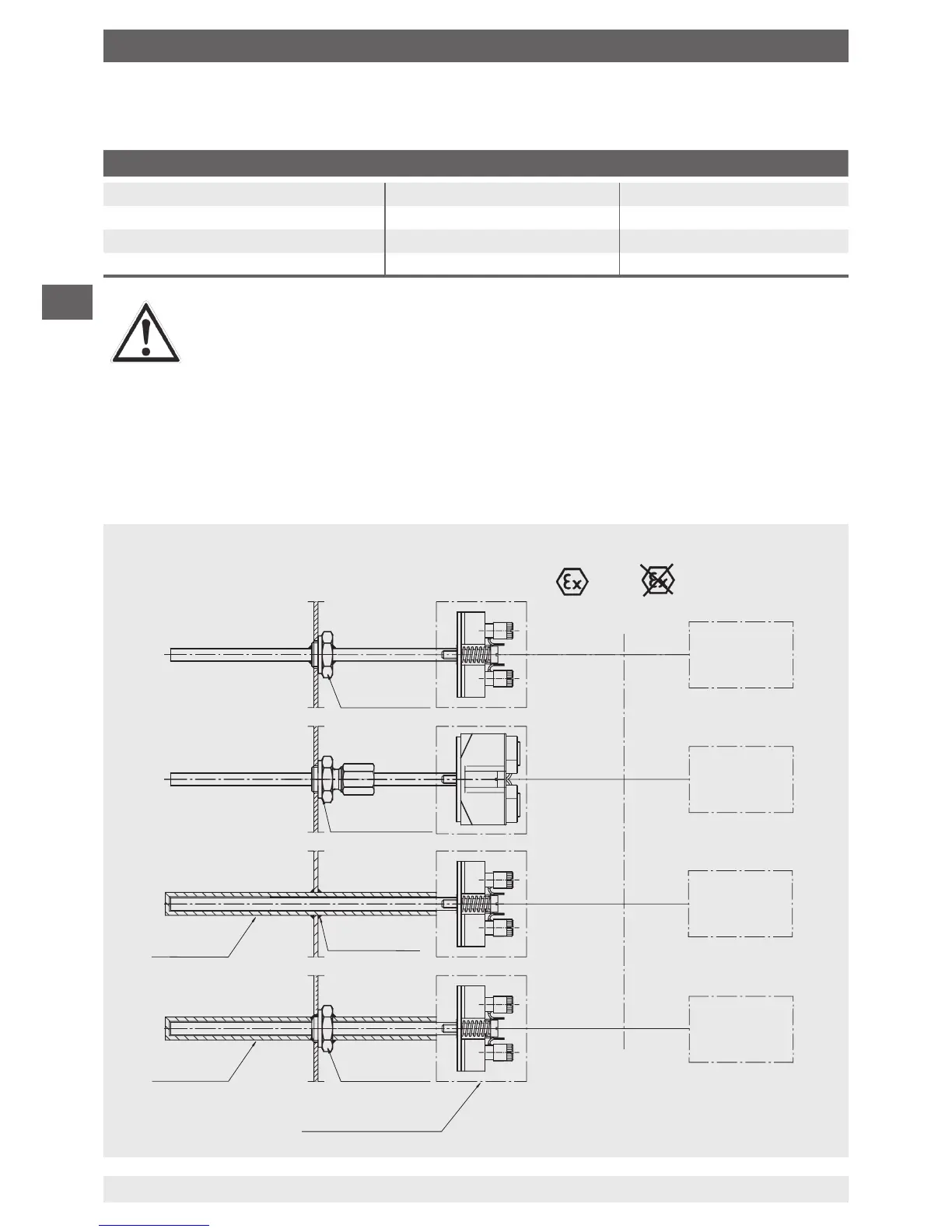

7.4 Montagebeispiele im explosionsgefährdeten Bereichen
7.4.1 Mögliche Einbaumethoden mit der Markierung II 1G Ex ia IIC T6 Ga bzw.
II 1D Ex ia IIIC T65 °C Da
7. Hinweise zu Montage, Betrieb im explosionsgefährdeten Bereich
Zone 0, 1, 2 oder Zone 20, 21, 22
Ex-Bereich
Sicherer Bereich
Schutzrohr
Schutzrohr
eingeschweißt
TWxx
TWxx
Prozess-
anschluss
Anschlusskopf/
Feldgehäuse
Tx10-B
Tx10-C
Tx10-C
Tx10-D
Tx10-H
Tx10-H
Option:
mit eingebautem
Transmitter
z. B. T32
Tx10-A
Prozess-
anschluss
Klemmver-
schraubung
Zugehöriges
elektr. Betriebsmittel
Eigensichere
Versorgung
oder geeignete
Barriere
z. B. Transmitterspeisegerät
KFD2-STC4-Ex1
WIKA-Art.Nr. 2341268
z. B. Zenerbarriere
Z954 für Pf100-3L
WIKA-Art.Nr.: 3247938
Eigensichere
Versorgung
oder geeignete
Barriere
Eigensichere
Versorgung
oder geeignete
Barriere
Eigensichere
Versorgung
oder geeignete
Barriere
Tx10-A
Tx10-A
Tx10-A
