WIKA Betriebsanleitung RTD und TC, eigensichere Ausführungen
3345267.08 06/2011 GB/D
73
D

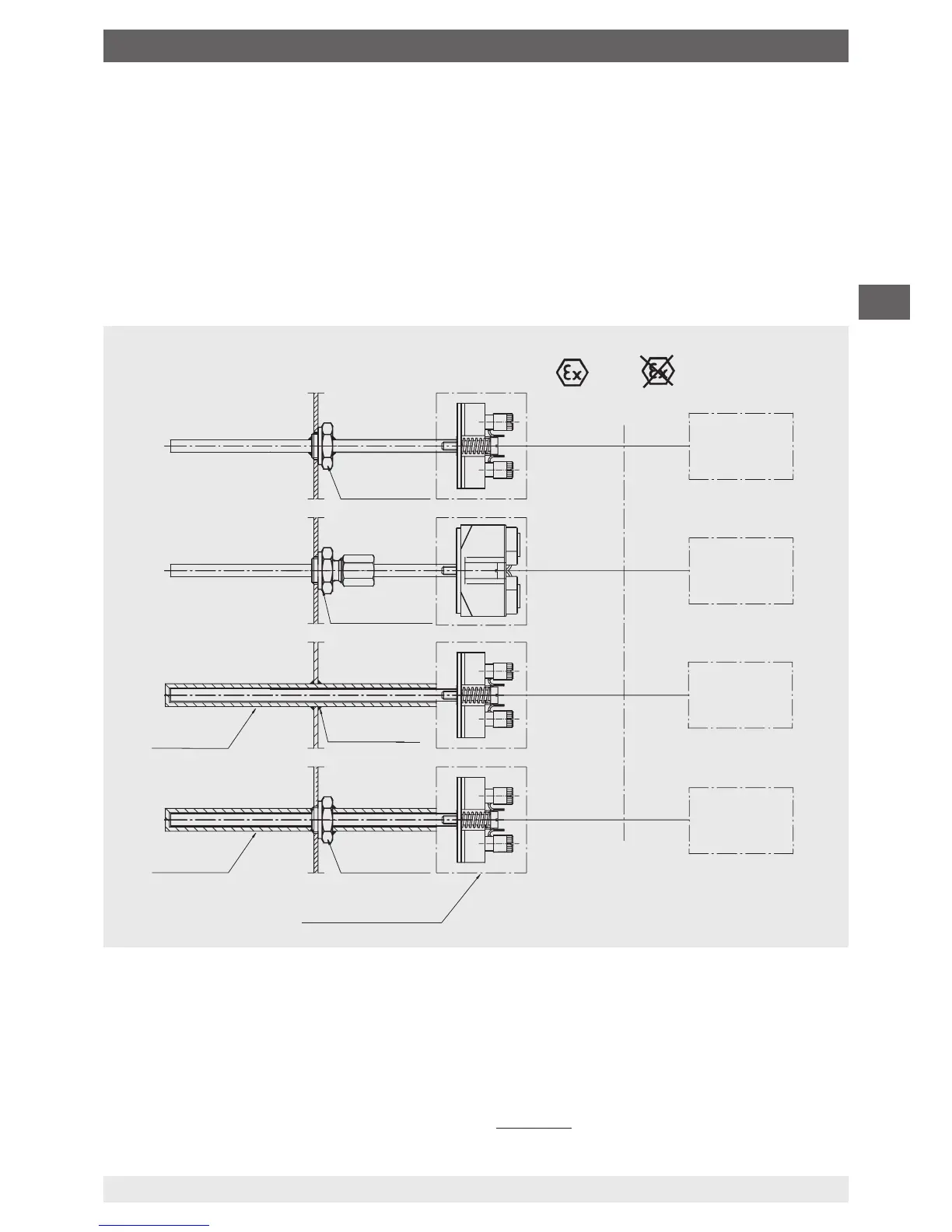

Zone 1, 2 oder
Zone 21, 22
Ex-Bereich
Sicherer Bereich
Schutzrohr
Schutzrohr
eingeschweißt
TWxx
TWxx
Prozess-
anschluss
Anschlusskopf/
Feldgehäuse
Tx10-B
Tx10-C
Tx10-C
Tx10-D
Tx10-H
Tx10-H
Option:
mit eingebautem
Transmitter
z. B. T32
Tx10-A
Prozess-
anschluss
Klemmver-
schraubung
Zugehöriges
elektr. Betriebsmittel
Eigensichere
Versorgung
oder geeignete
Barriere
z. B. Transmitterspeisegerät
KFD2-STC4-Ex1
WIKA-Art.Nr. 2341268
z. B. Zenerbarriere
Z954 für Pf100-3L
WIKA-Art.Nr.: 3247938
Eigensichere
Versorgung
oder geeignete
Barriere
Eigensichere
Versorgung
oder geeignete
Barriere
Eigensichere
Versorgung
oder geeignete
Barriere
Tx10-A
Tx10-A
Tx10-A
Zone 0, 1, 2 oder
Zone 20, 21, 22
Der Fühler samt Gehäuse oder Anschlusskopf bendet sich in Zone 0 (Zone 20). Es ist ein
Stromkreis vom Typ Ex ia zu verwenden. Eine Zonentrennung ist gegeben, wenn der Prozessan-
schluss einen genügend dichten Spalt (IP 67) zwischen dem weniger gefährdeten Bereich und
Zone 0 gewährleistet.
Geeignete Prozessanschlüsse sind beispielsweise gasdichte genormte Industrieansche;
Gewindeanschlüsse oder Rohranschlüsse.
7.4.2 Mögliche Einbaumethoden mit Markierung II 1/2 Ex ib IIC T6 Ga/Gb bzw.
II 1/2 D Ex ib IIIC T65 °C Da/Db
Die Fühler- oder Schutzrohrspitze ragt in Zone 0 hinein. Das Gehäuse oder Anschlusskopf
bendet sich in Zone 1 (Zone 21) oder Zone 2 (Zone 22). Es ist ausreichend, einen Stromkreis
vom Typ Ex ib zu verwenden.
Eine Zonentrennung ist gewährleistet wenn ausreichend dichte (IP 67) Prozessanschlüsse
verwendet werden.
Geeignete Prozessanschlüsse sind beispielsweise gasdichte genormte Industrieansche;
Gewindeanschlüsse oder Rohranschlüsse.
7. Hinweise zu Montage, Betrieb im explosionsgefährdeten Bereich
