93WIKA manual de instrucciones transmisores de presión, modelo S-11
E
14043046.01 06/2012 GB/D/F/E
Conector eléctrico, M12 x 1 (de 4 polos)
2 hilos 3 hilos
U
+
1 1
U
-
3 3
S
+
- 4
Salida de cable, sin blindar
2 hilos 3 hilos
U
+
marrón marrón
U
-
verde verde
S
+
- blanco
Sección de hilo 3 x 0,5 mm
2
Diámetro de cable, 6,8 mm
Longitudes de cable 1,5 m, 3 m, 5 m, 10 m, 15 m
Conector angular DIN 175301-803 A
2 hilos 3 hilos
U
+
1 1
U
-
2 2
S
+
- 3
Sección de hilo max. 1,5 mm
2
Diámetro de cable 6 ... 8 mm
6. Puesta en servicio, funcionamiento
6.2 Montaje eléctrico
■
Poner a tierra el instrumento a través de la conexión.
■
Utilizar los instrumentos con salida de tensión con un cable blindado y poner a tierra el blindaje
en un lado del cable como mínimo si los cables tienen una longitud superior a 30 m o si salen del
edicio.
■
En América del Norte, conectar el instrumento a "Class 2 Circuits" o "Class 2 Power Units" según
CEC (Canadian Electrical Code) o NEC (National Electrical Code).
■
Seleccionar el correcto diámetro de cable para la entrada de cable del conector. Prestar atención
a que el prensaestopas del conector montado esté correctamente jado y que las juntas estén
presentes y no dañadas. Apretar el prensaestopas y comprobar si las juntas están jadas bien para
garantizar el tipo de protección.
■
Asegurarse de que no penetre humedad en las salidas en el extremo del cable.

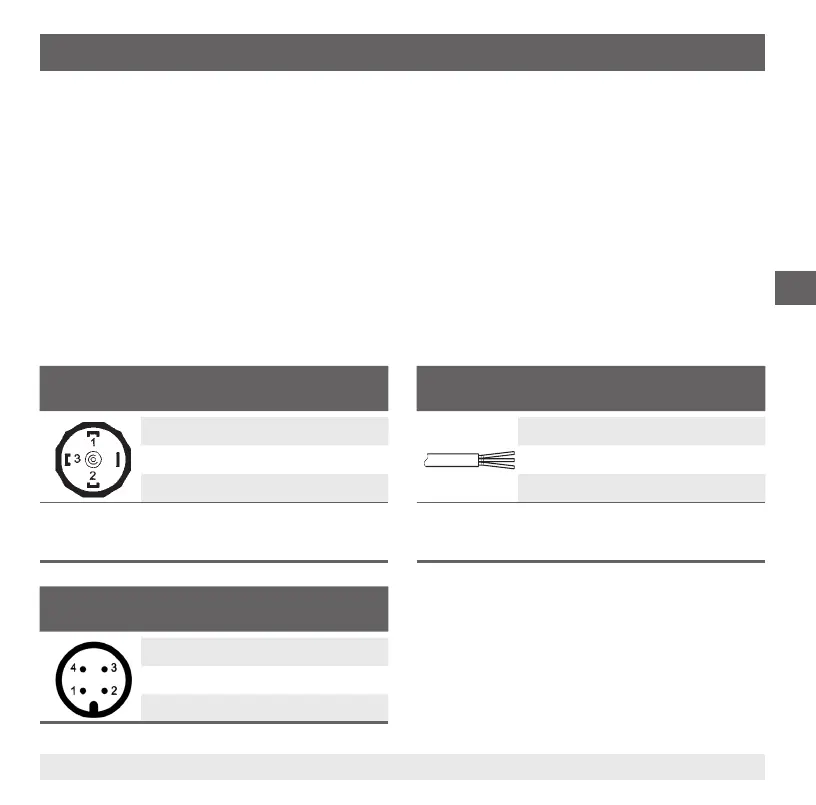

Esquemas de conexiones
