94 WIKA manual de instrucciones transmisores de presión, modelo S-11
E
14043046.01 06/2012 GB/D/F/E
6. Puesta en servicio, funcionamiento

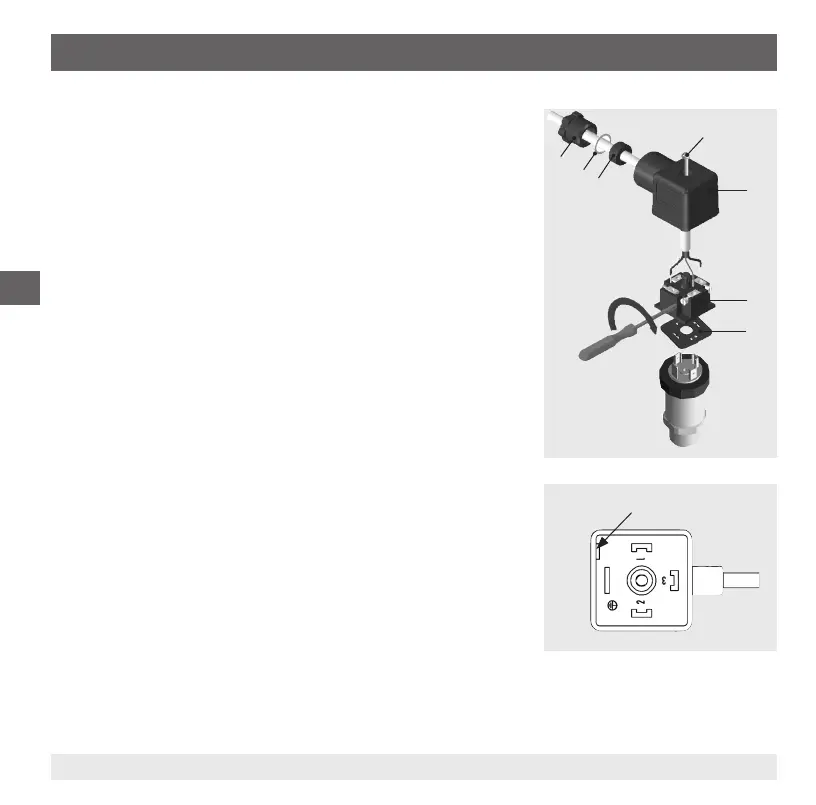

Montaje de la conector de salida lateral DIN 175301-803
1. Soltar el tornillo
2. Soltar el prensaestopas
3. Sacar el conector angular + del instrumento.
4. Quitar el bloque de terminales del conector angular
sacándolo de la ranura de montaje .
5. Pasar el cable con el diámetro exterior correspondiente (véase
"Esquema de conexiones") a través del prensaestopas , el
anillo , la junta y la caja .
6. Conectar los extremos asignación de cable en forma
correspondiente en los bornes de conexión del bloque de
terminales (Asignación véase el cuadro "Esquemas de
conexiones"
7. Apretar el conector angular en la caja .
8. Cerrar el prensaestopas . Asegurarse de que las juntas
no estén dañadas y que el prensaestopas y las juntas estén
montados correctamente para garantizar el tipo de protección.
9. Poner la junta plana cuadrada por encima de los conectores
del transmisor de presión.
10. Deslizar el conector angular montado + sobre los
conectores del transmisor de presión.
11. Usando el tornillo , atornillar a mano el conector angular al
transmisor de presión.
Ranura de montaje
