TROISIÈME OPTION: Option de montage sur chevron
1. Choisissez un emplacement dans les chevrons du bâtiment où
l’antenne extérieure du support peut être montée directement au
dessus de l’antenne de bureau avec une distance verticale d’au
moins 4.6 m (15 pi). Voir la Figure 7-2 à la page 6.
2. Utilisezlesupportuniverselcommemodèleetplacez-lesurle
chevron à l’endroit désiré et indiquez les trous pour les vis avec un
crayon.
3. Percezdeuxtrousauxendroitsmarquésaumoyend’unemèche3/16
po et insérez les ancres des vis.
4. Alignez les trous dans le support universel aux ancres des vis et
xezlesupportuniverselaumuràl’aidededeuxvisetdedeux
rondelles (voir Figure 10 page 7). Serrez les vis avec un tournevis à
tête Phillips.
5. Insérez l’antenne dans le support universel avec l’insigne Wilson Electronics faisant face et orientée
vers le site cellulaire. La connexion du câble doit dépasser sous le support universel.
6. Connectez l’extrêmité du câble coaxial à l’antenne. Acheminez le câble comme vous le voulez jusqu’à
l’amplicateur.Selonladistanceentrel’amplicateuretl’antenne,vousaurezbesoind’uneoudesdeux
longueurs de câble fournies. Si vous utilisez les deux, reliez-les à l’aide du connecteur fourni.
OK: Monture intérieure pour fenêtre (Emballage C)*
1. Sélectionnez un emplacement à l’intérieur de la fenêtre le plus haut
possibleetàaumoins6m(20pi)del’endroitoùl’amplicateursera
placé.
2. Nettoyez la vitre de la fenêtre avec l’alcool fourni.
3. Mountez l’antenne extérieure, utilisez les ventouses incluses dans
l’emballage C. Appuyez sur les ventouses tout en tournant dans les
deux trous sur le support de l’antenne (voir Figure 11), puis pressez
le support universel sur la vitre à l’endroit voulu.
4. Insérez l’antenne dans le support universel avec l’insigne Wilson
Electronics faisant face et orientée vers le site cellulaire. La
connexion du câble doit dépasser sous le support universel.
5. Connectez le câble coaxial fourni à l’antenne et acheminez le câble comme vous le voulez jusqu’à
l’amplicateur.Selonladistanceentrel’amplicateuretl’antenne,vousaurezbesoind’uneoudesdeux
longueurs de câble fournies. Si vous utilisez les deux, reliez-les à l’aide du connecteur fourni.

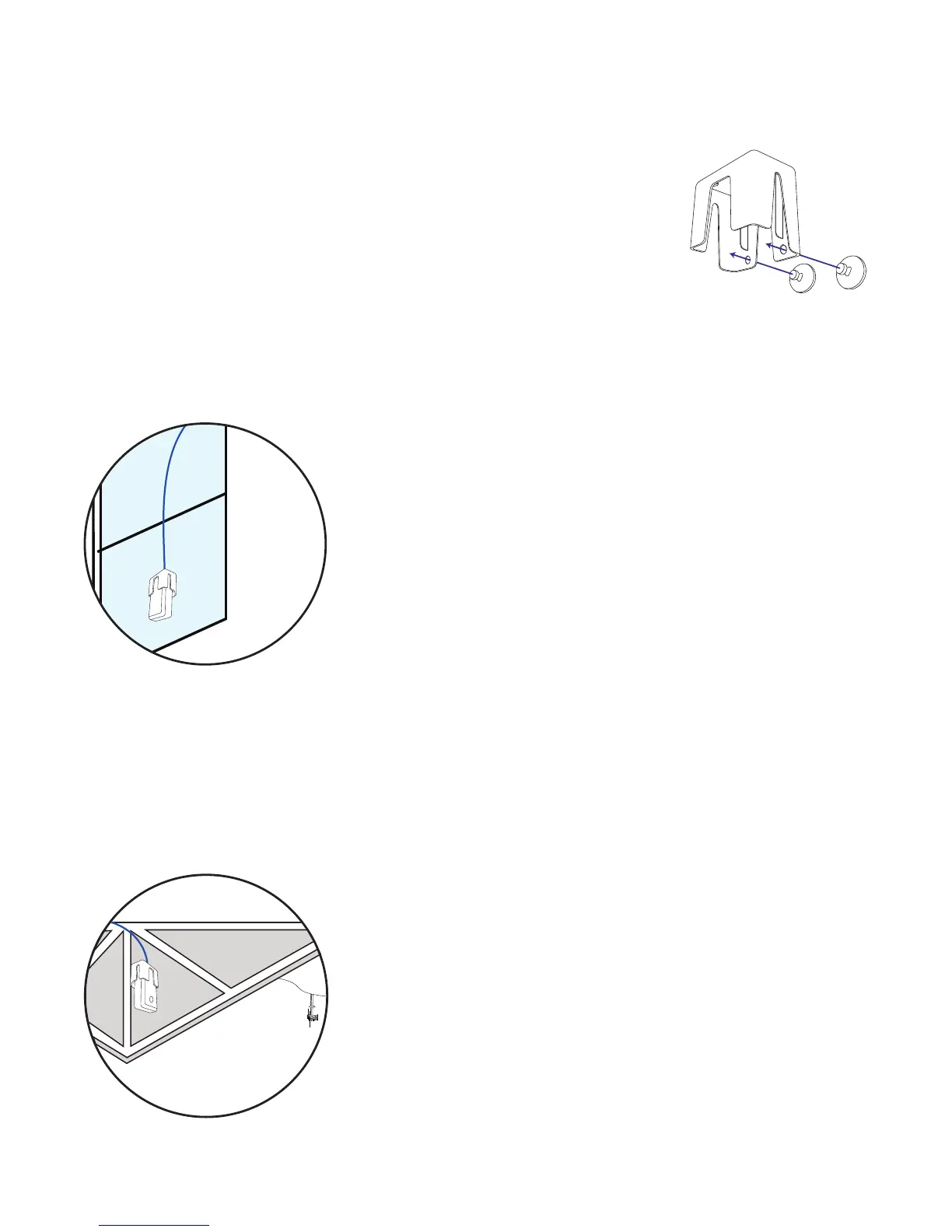

Figure 11
*Remarque: La plupart des fenêtres de verre ont un lm métallique qui réduit
la puissance du signal jusqu’à 20 dB. Un montage sur fenêtre peut dégrader les
performances de votre système si la fenêtre a un lm d’oxyde de métal qui lui est
appliqué, ce qui est fréquent.
Antenne
et support
universel
Installation
avec ventouses
Contactez le service de Soutien technique de Wilson Electronics si vous avez des questions en appelant le 866-294-1660.
Ou envoyez un email à: tech@wilsonelectronics.com. Horaires: 7h à 18h heure normale des Rocheuses.
