MTP40S User Manual
4
POWERING UP
Move the wireless power switch (see Fig. 1) in “I” position to activate wireless transmission: the
front LED ❷ lights up red and then green when the RF transmission power is on (blinking when
battery is low!)
SETUP CONTROL

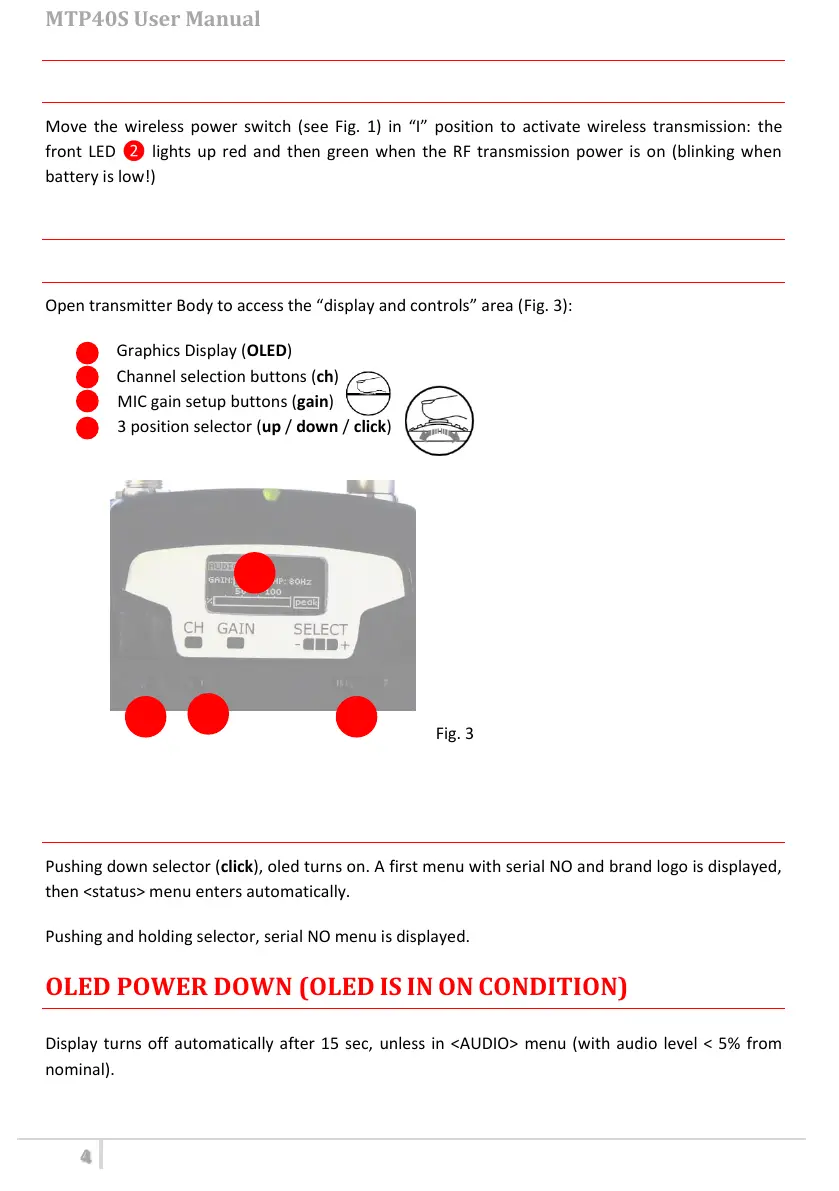

Open transmitter Body to access the “display and controls” area (Fig. 3):
A. Graphics Display (OLED)
B. Channel selection buttons (ch)
C. MIC gain setup buttons (gain)
D. 3 position selector (up / down / click)
Fig. 3
OLED POWER UP (OLED IS IN OFF CONDITION)
Pushing down selector (click), oled turns on. A first menu with serial NO and brand logo is displayed,
then <status> menu enters automatically.
Pushing and holding selector, serial NO menu is displayed.
OLED POWER DOWN (OLED IS IN ON CONDITION)
Display turns off automatically after 15 sec, unless in <AUDIO> menu (with audio level < 5% from
nominal).
+
-
CLICK
A
B
C
D
電源スイッチを”I”の位置に動かし(図1を参照)トランスミッターを作動します
前面のRGB LEDが赤く点灯後、送信回路がONになると緑の点灯に変わります
(バッテリーの残量が少ない場合は点滅します)
※電波を出さないRFオフモードは9ページを参照
トランスミッターのカバーを開けるとディスプレイと設定用コントローラーが確認できます(図3参照)
図3
OLEDグラフィックディスプレイ
チャンネルメニュー専用ボタン(ＣＨ)
マイクゲインメニュー専用ボタン(ＧＡＩＮ)
Ｍ
ジョグダイヤル式セレクター
(UP/DOWN/CLICK)
ジョグダイヤル式セレクターを押す(いわゆるCLICKする)とOLEDがオンになります。
最初にシリアル番号及びブランドロゴが表示されてからステータスメニューが表示されます。
ジョグダイヤル式セレクターを押し続けるとシリアル番号の画面が表示され続けます
OLED画面がオンになった場合の画面表示
OLED画面がオフになる条件
オーディオレベルが公称値の5%以上のレベルで入力されている状態で＜AUDIO＞メニューが開いている状態以外
は約15秒後に自動的にオフになります
MTP40S-JB/MTP41S-JB User Manual
4
