Monteringsvejledning betjeningsmodul
BMK vægmontage
DK

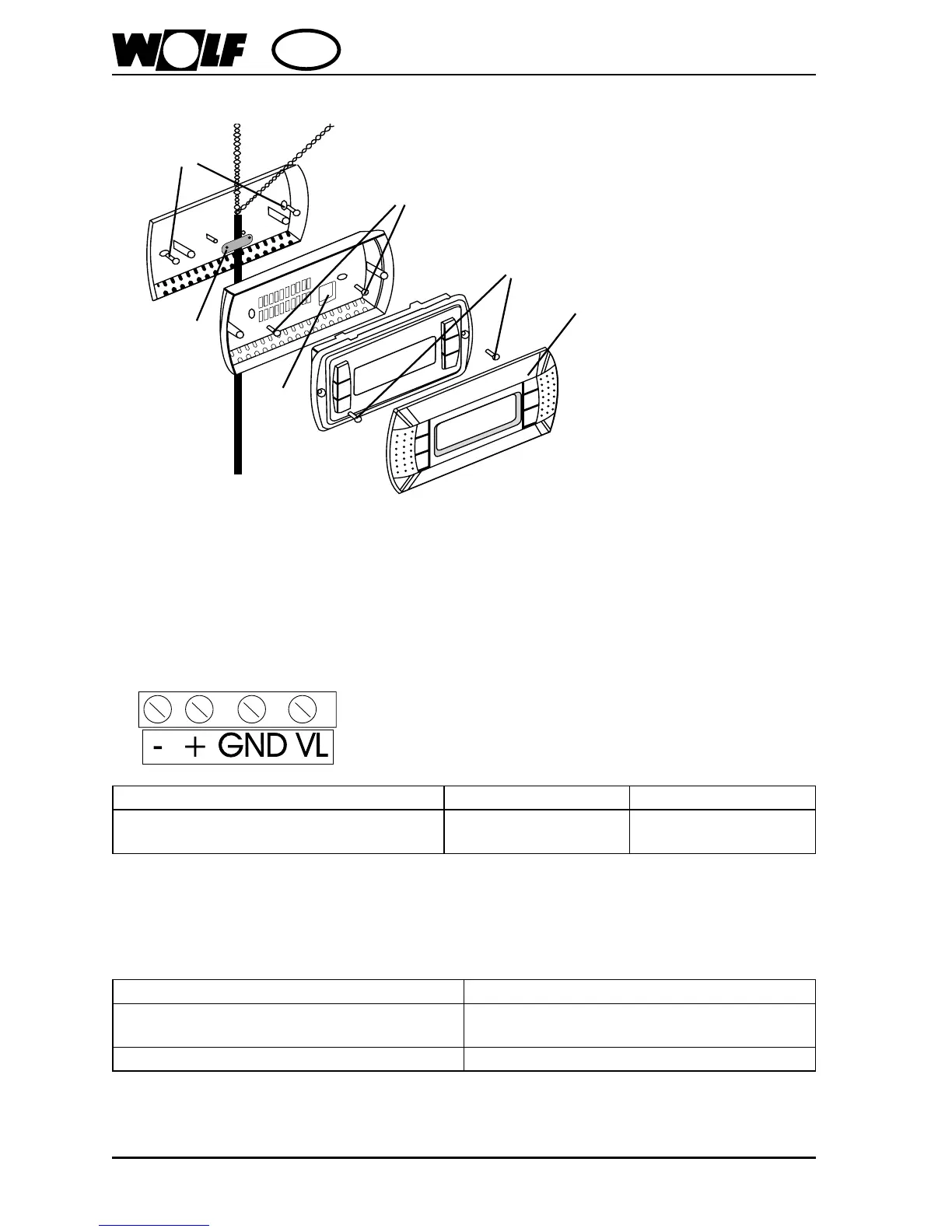

Betjeningsmodulet monteres til væggen som følger:
(A)
(B)
(C)
(D)
(E)
(F)
1. Vægsokkel monteres til væggen ved hjælp af skruer (A)
2. Kabel installeres og fastgøres med den medfølgende trækaastning (B)
3. Kabelenderne føres gennem åbningen (C) i betjeningsmodulets bagvæg
4. Bagvæggen fastgøres til vægsoklen ved hjælp af skruerne (D)
5. Kabel tilsluttes som følger:
VL / GND + -
Forsyningsspænding via regulator KLM
(se ledningsdiagram)
Databus (pLAN)
Tx+/Rx+
Databus (pLAN)
Tx-/Rx-
6. Betjeningspanelet fastgøres til bagvæggen ved hjælp af skruerne (E)
7. Afdækningsblænden (F) monteres (går i indgreb)
Tekniske data
Beskyttelsesmåde IP 40
Driftsbetingelser -20 - 60 °C
90 % RH, ikke-kondenserende
Maksimalt strømforbrug 0,8 W
