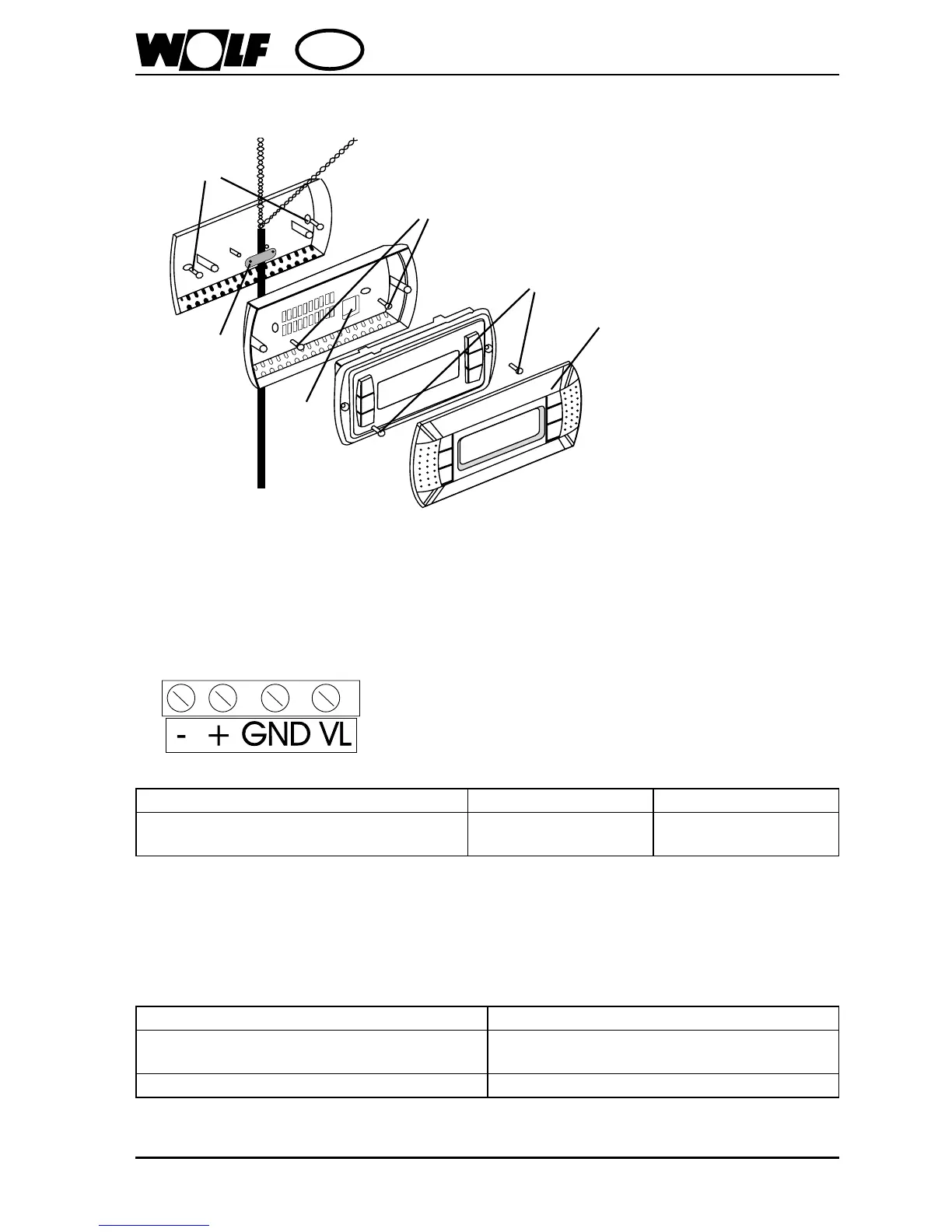

Juhtimismooduli seinale paigaldamiseks toimige alljärgnevalt:
(A)
(B)
(C)
(D)
(E)
(F)
1. Paigaldage seinaalus kruvide (A) abil seinale.
2. Installeerige kaabel ja kseerige see tarnekomplekti kuuluva tõmbeleevendiga (B).
3. Viige kaabli otsad läbi juhtimismooduli tagaküljel oleva ava (C).
4. Kinnitage tagakülg kruvide (D) abil seinaaluse külge.
5. Ühendage kaabel järgmiselt:
VL / GND + –
Toitepinge regulaatori KLM kaudu
(vt lülitusskeem)
Andmesiin (pLAN)
Tx+/Rx+
Andmesiin (pLAN)
Tx-/Rx-
6. Kinnitage juhtimisseade kruvide (E) abil tagakülje külge.
7. Kinnitage katteplaat (F) (see kseerub klõpsühendusega).
Tehnilised andmed
Kaitseklass IP 40
Kasutustingimused –20...60 °C
mittekondenseeruv suhteline õhuniiskus 90%
Maksimaalne elektritarbimine 0,8 W
Juhtimismooduli BMK paigaldusjuhend
Seinale paigaldamine
