Instrucciones de montaje para módulo
de mando BMK montaje en pared
ES

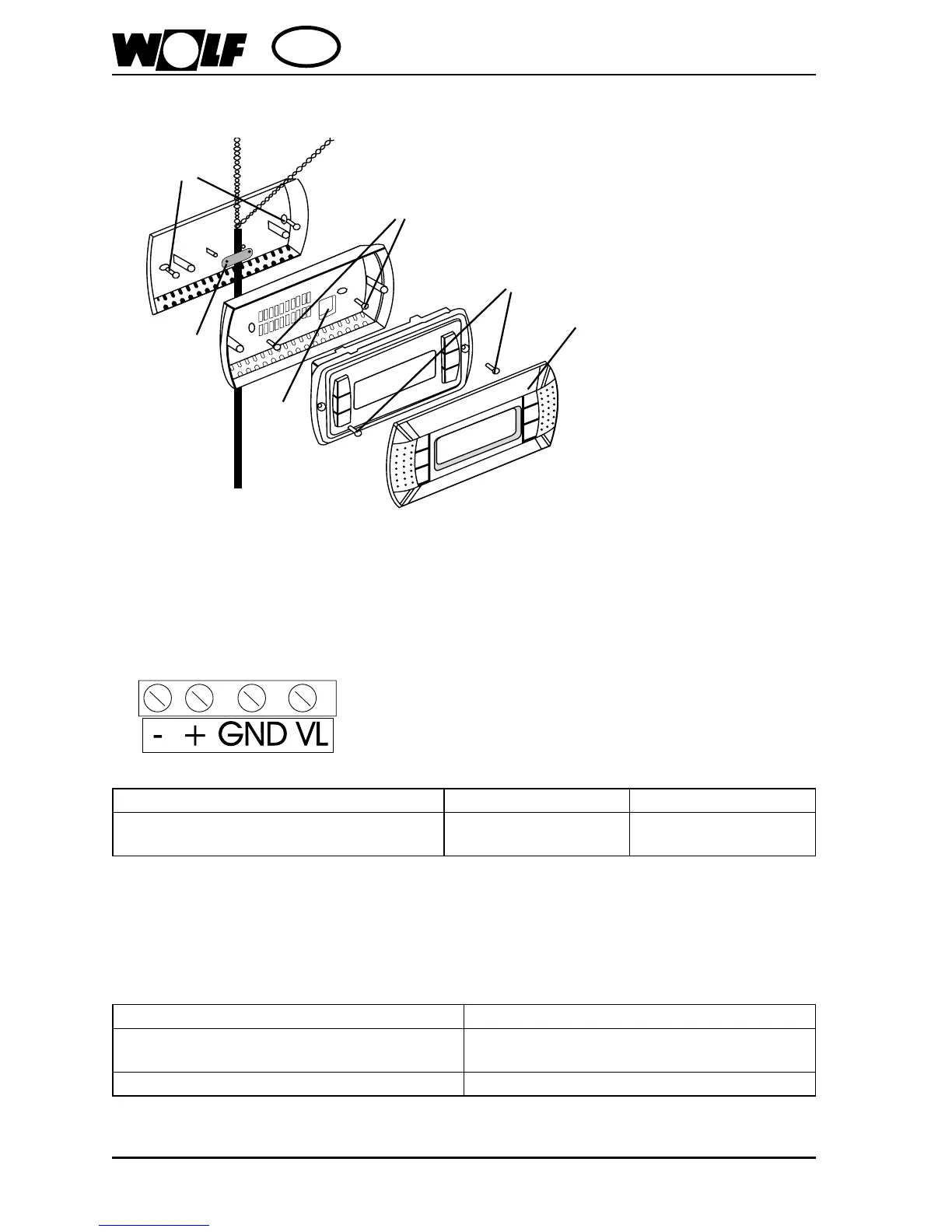

Proceder de la siguiente forma para el montaje del módulo de mando «pared»:
(A)
(B)
(C)
(D)
(E)
(F)
1. Montar el zócalo de pared con los tornillos (A) a la pared
2. Instalar el cable y jar con la descarga de tracción (B) suministrada
3. Pasar los extremos del cable por el oricio (C) de la pared trasera del módulo de mando
4. Fijar la pared trasera al zócalo de pared mediante tornillos (D)
5. Conectar el cable de la siguiente forma:
VL / GND + -
Tensión de alim. a través de regulador KLM
(véase esquema de conexiones)
Bus de datos (pLAN)
Tx+/Rx+
Bus de datos (pLAN)
Tx-/Rx-
6. Fijar el dispositivo de mando a la pared trasera con tornillos (E)
7. Montar cubierta protectora (F) (encastra)
Datos técnicos
Índice de protección IP 40
Condiciones de servicio -20 - 60 °C
90% de humedad relativa sin condensación
Consumo de potencia máx. 0,8 W
