Wolf CNK 17 - 40 - Page 9

9
3043663_0203
TNU / TNK ; CNU / CNK
* Höhe der Füße/Fußschrauben 20mm ±10mm beachten! * Hoogte van de voetstukken/stelschroeven 20 mm ± 10 mm in acht nemen!
* Height of feet/levelling screws 20mm ±10mm to be taken into account! * Fare attenzione all‘altezza dei piedini/viti di appoggio 20mm ±10mm!
* Prendre en considération une hauteur de pieds chaudière de 20mm ±10mm! * Tener en cuenta la altura de los pies de nivelación 20mm ±10mm !
M*
L*
355125
355
K*
J*
355
125
I*
355
H*

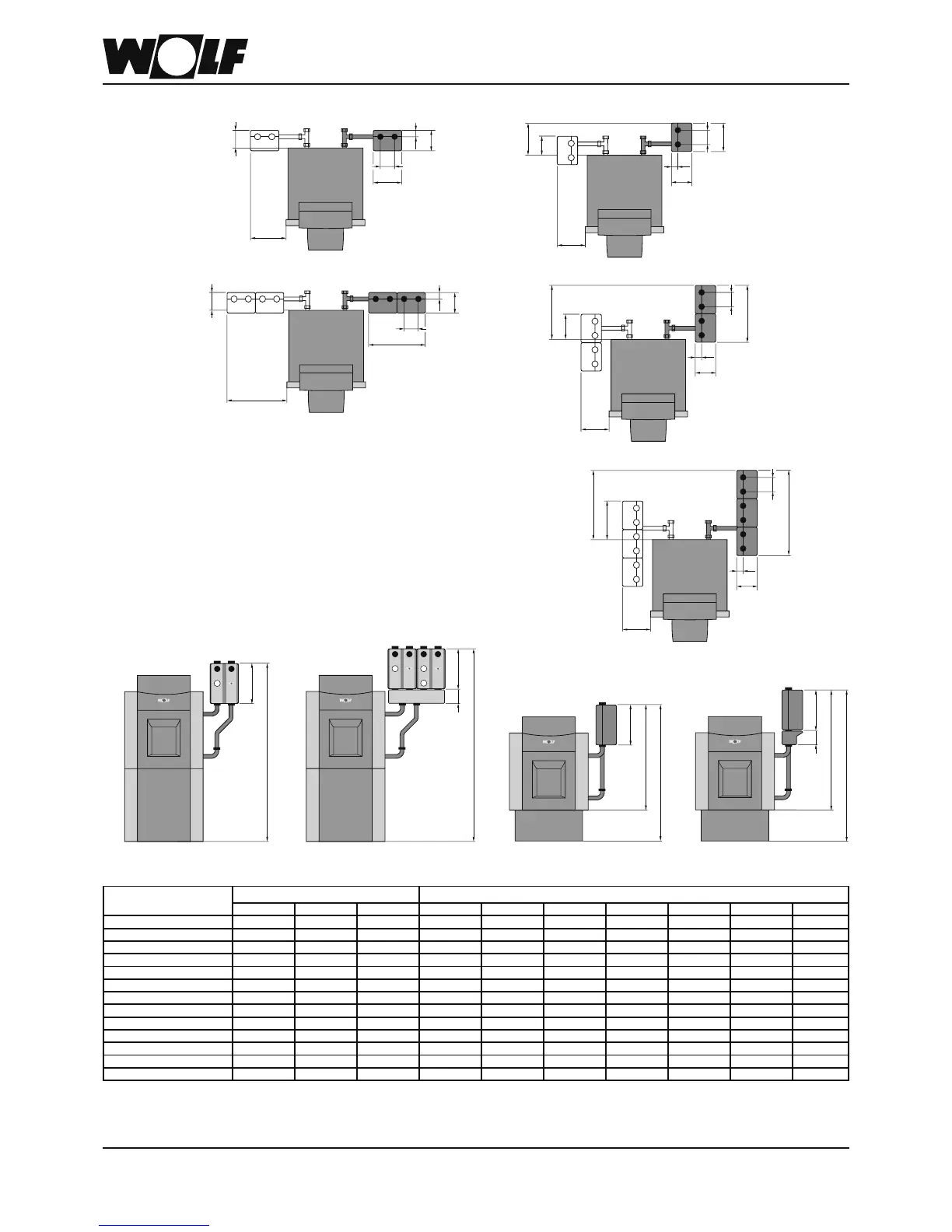

Höhenmaße / with triple header / Hauteurs / Dimensioni verticali /
Afmetingen in de hoogte
125
750
D
G
2
G
1
178
58
mit 3-fach Verteilerbalken / with triple header / avec collecteur 3 circuits / con collettori tripli / met drievou-
dige verdeelbalken
D
F
2
F
1
178
58
125
500
A
E
178
58
125
500
mit 2-fach Verteilerbalken / with double header / avec collecteur 2 circuits / con collettori doppi / met tweevoudige ver-
deelbalken
C
1
D
125
178
58
250
C
2
A
178
58
125
250
B
ohne Verteilerbalken / without header / sans collecteur / senza collettori circuito riscaldamento / zonder verdeelbalken
TopOne TNU/TNK ComfortLine CNU/CNK
17 20 25 17 20 25 32 40 50 63
A mm 184 184 184 169 169 169 169 169 170 170
B mm 318 318 318 338 338 338 338 338 333 333
C1/C2 mm 188/313 188/313 188/313 173/298 173/298 173/298 173/298 173/298 174/299 174/299
D mm 250 250 250 270 270 270 270 270 265 265
E mm 505 505 505 525 525 525 525 525 520 520
F1/F2 mm 251/501 251/501 251/501 236/486 236/486 236/486 236/486 236/486 237/487 237/487
G1/G2 mm 376/626 376/626 376/626 361/611 361/611 361/611 361/611 361/611 362/612 362/612
H mm 1661 1661 1661 1573 1573 1573 1573 1573 1561 1561
I mm 1786 1786 1786 1698 1698 1698 1698 1698 1686 1686
J mm 1290 1290 1290 1227 1227 1227 1227 1227 1215 1215
K mm 1025 1025 1025 937 937 937 937 937 925 925
L mm 1415 1415 1415 1352 1352 1352 1352 1352 1340 1340
M mm 1150 1150 1150 1062 1062 1062 1062 1062 1050 1050
