35
R E M I S E E N P L AC E D E L A P ORTE
D U FO U R
REMARQUE IMPORTANTE :
Les portes du four
ne doivent pas être retirées sauf si cela s’avère
nécessaire pour faire passer la cuisinière par un
encadrement de porte étroit. Le retrait des portes
doit être confié à un poseur ou un technicien d’en-
tretien qualifié. Le retrait et la repose des portes
peuvent entraîner des dommages à l’intérieur en
porcelaine du four.
I N S T R U C T I O N S D I N STALL AT I ON
Plaque de
fixation pour
charnière
Vis de montage
supérieure
Broche de
charnière
Plinthe
Remise en place de la porte du four.
Si la porte du four a été déposée, procédez
comme suit pour la remettre en place :
1
)
T
enez la porte du four des deux côtés et
placez-la de façon à aligner les charnières de
porte sur les ouvertures du cadre du four.
2)
En maintenant la porte du four à un angle
d
’environ 30° par rapport à la verticale, faites
glisser les charnières dans les ouvertures
jusqu’à ce que les bras d’articulation inférieurs
soient complètement enfoncés dans les
plaques de charnière.
3)
Ouvrez la porte du four au maximum. Retirez
la broche de charnière du bras d’articulation
correct. Reportez-vous à
l’illustration ci-après.
4)
Remettez la plaque de fixation pour charnière
en place à l’aide des vis de montage
supérieure et inférieure.
5)
Ouvrez et fermez la porte au maximum pour
vous assurer qu’elle est bien installée.
6)
Pour les cuisinières de 1 219 mm et 1 524 mm,
répétez cette opération pour les deux portes.
7)
Remettez la plinthe inférieure en place.
REMARQUE IMPORTANTE :
Étirez au maximum
la griffe de charnière qui se trouve à l’opposé de
l’emplacement de la broche de charnière et
insérez-la dans la cavité de la charnière avant d’in-
sérer le côté opposé. Ceci a pour effet de faciliter
l’installation de la porte du four.
Ne soulevez pas, ni ne portez pas la porte du
four par la poignée de porte.
S U R L E C O N T R E - P L A Q U É
Une fois le support antibasculement bien placé,
utilisez les pièces d’ancrage murales pour le fixer
a
u mur. Enfoncez, à l’aide d’un tournevis Philips ou
d’une visseuse à faible régime, la pièce d’ancrage
dans la surface de la cloison jusqu’à ce que les
d
eux lames coupantes pénétrent dans la surface.
Appuyez délicatement pour faire tourner le col
jusqu’à ce qu’il affleure la surface du mur.
Reportez-vous aux illustrations ci-après. Utilisez les
r
ondelles plates et des vis n°8 pour fixer le support
antibasculement au mur.
REMARQUE IMPORTANTE :
Il est recommandé
de percer des trous pilotes si l’installation de la
pièce d’ancrage murale se complique. Pour les
cloisons dures ou les constructions à double
cloison, utilisez une mèche de 6 mm. Pour le plâtre
dur, utilisez une mèche de 11 mm.
S U R U N P L A N C H E R E N B O I S
Une fois le support antibasculement bien placé,
percez des trous pilotes de 5 mm dans le sol.
Utilisez les rondelles plates et des vis n°12 pour
fixer le support antibasculement au plancher.
S U R U N S O L E N B É TO N
Une fois le support antibasculement bien placé,
percez des trous pilotes de 10 mm dans le béton
sur au moins 38 mm de profondeur. Utilisez les
pièces d’ancrage à cale de 10 mm pour fixer le
support antibasculement au sol.
R É G L A G E D U B O U L O N
A
N T I B A S C U L E M E N T
Une fois le support fixé en place, réglez le boulon
a
ntibasculement à l’arrière de la cuisinière de sorte
que le dessus de la rondelle se trouve à 22 mm du
sol, au plus. Faites glisser l’appareil dans l’ouver-
t
ure, en vous assurant que le boulon antibascule-
ment est correctement engagé. Reportez-vous aux
illustrations ci-après.
REMARQUE IMPORTANTE :
Le dessus de la
cuisinière doit être à niveau. Mettez l’appareil à
niveau à l’aide des roulettes arrière et des pieds
réglables avant.
S
oulevez l’appareil à la hauteur voulue en réglant
les pieds réglables avant et les roulettes arrière.
Les pieds et les roulettes permettent un réglage de
l
a hauteur de 54 mm. Utilisez une douille de 19
mm pour régler les roulettes arrière. Les pieds
réglables avant s’ajustent en tournant la partie
inférieure hexagonale du pied.
Le support antibasculement peut s’installer en le
fixant au mur ou au sol à l’aide du matériel fourni.
Consultez le tableau et l’illustration ci-dessous
pour établir la distance correctement depuis le
côté gauche de l’ouverture jusqu’au support
antibasculement. Cela permet de garantir que le
boulon antibasculement engage correctement le
support.
M O D È L E A
Cuisinière 762 mm 5 mm
Cuisinière 914 mm 14 mm
Cuisinière 1 219mm 5 mm
Cuisinière 1 524 mm 8 mm

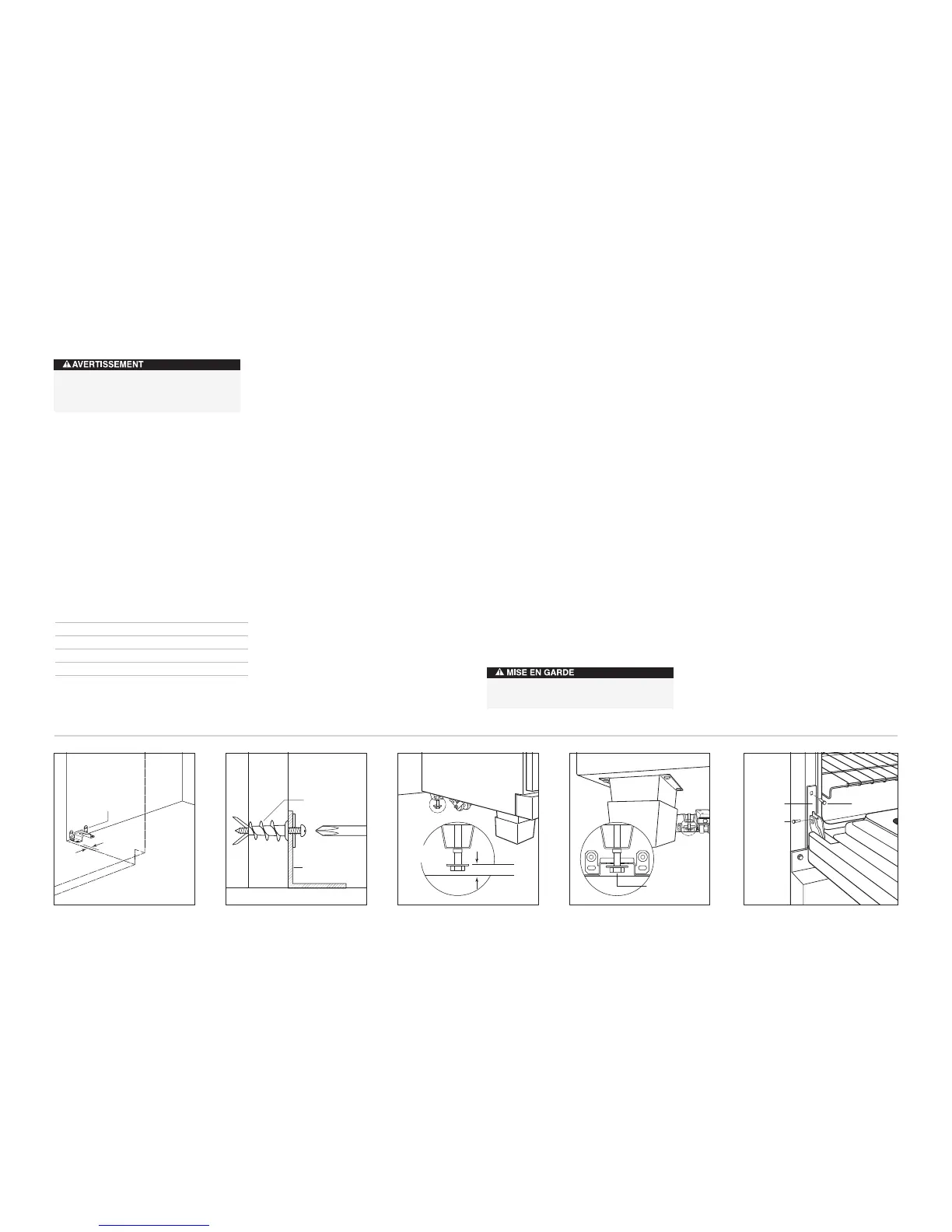

I N S TA L L AT I O N
D E S S U PP ORT S
A
N T IB AS CU L EM EN T
A
SUPPORT
ANTIBASCULEMENT
Emplacement du support
antibasculement.
SUPPORT
ANTIBASCULEMENT
ANCRAGE
MURAL
Installation des pièces d’ancrage
murales.
22 mm MAX
BOULON
ANTIBASCULEMENT
Réglage du boulon antibasculement.
SUPPORT
ANTIBASCULEMENT
ENGAGÉ
Boulon antibasculement engagé.
C
ette cuisinière peut basculer. Risque de
blessures. Installez le support antibascule-
ment fourni avec la cuisinière.
