R E I N S TA L L A Z I O N E D E L L O SP ORTE LL O
D E L F O RN O
NOTA IMPORTANTE: lo sportello del forno non va
rimosso a meno che non sia debba far passare
l’unità attraverso una porta stretta. La rimozione
dello sportello deve essere effettuata da installatori
o tecnici dell’assistenza qualificati. La rimozione e
la reinstallazione dello sportello possono provo-
care danni all’interno in porcellana del forno.
I S T R U Z I O N I P E R L’ IN STA LL AZ I ON E
Piastra di
arresto del
cardine
Vite di montaggio
superiore
Perno del
cardine
Zoccolo
Reinstallazione dello sportello del forno.
Se lo sportello del forno è stato rimosso,
seguire la procedura di seguito per la reinstal-
l
azione:
1) Mantenere lo sportello del forno da entrambi
i
lati e sistemarlo con i cardini allineati alle
aperture nel telaio dello sportello.
2) Mantenendo lo sportello del forno a un angolo
di circa 30° dal piano verticale, fare scorrere
i
cardini nelle aperture fino a che i bracci del
cardine inferiore non si inseriscono completa-
mente negli involucri del cardine.
3) Aprire completamente lo sportello del forno.
Rimuovere il perno del cardine dal braccio
appropriato. Vedere la figura che segue.
4) Reinstallare la piastra di arresto del cardine con
le viti di montaggio superiore e inferiore.
5) Aprire e chiudere completamente lo sportello
per accertarsi che sia stato installato corretta-
mente.
6) Per le cucine da 1.219 mm e 1.524 mm,
eseguire questa procedura per entrambi gli
sportelli dei forni.
7) Reinstallare il gruppo dello zoccolo inferiore.
NOTA IMPORTANTE: allungare completamente la
pinza del cardine che si trova di fronte al perno e
inserirla all’interno della sacca del cardine prima di
inserire il lato opposto per agevolare l’installazione
dello sportello del forno.
Non sollevare o trasportare lo sportello del
forno tenendolo dall’impugnatura.
A P P L I C A Z I O N I S U PA R E T E
Dopo aver posizionato correttamente la staffa
antiribaltamento, fissare al muro tramite tasselli.
T
ramite un cacciavite a testa Philips o un avvitatore
con numero di giri basso, guidare il tassello nella
superficie del pannello di riferimento fino a quando
l
e lame taglienti non penetrano nella superficie.
Esercitare una lieve pressione in avanti per ruotare il
collarino fino a quando non è a filo con la superficie
della parete. Vedere le figure che seguono. Utilizzare
v
iti n. 8 e rondelle piatte per fissare la staffa antirib-
altamento alla parete.
NOTA IMPORTANTE: praticare in anticipo i fori in
caso di difficoltà durante l’installazione del tassello.
Per pannelli di rivestimento duri o strutture a doppio
spessore, utilizzare una punta da 6 mm. Per intonaco
solido, usare una punta da 11 mm.
A P P L I C A Z I O N E P E R PAV I M E N T I I N L E G N O
Dopo aver posizionato correttamente la staffa
antiribaltamento, praticare fori pilota da 5 mm al
pavimento. Utilizzare viti n. 12 e rondelle piatte per
fissare la staffa al pavimento.
A P P L I C A Z I O N E P E R PAV I M E N T I I N
C E M E N TO
Dopo aver posizionato correttamente la staffa
antiribaltamento, praticare fori pilota da 10 mm,
profondi almeno 38 mm nel cemento. Utilizzare
tasselli da 10 mm per fissare la staffa al pavimento.
R E G O L A Z I O N E D E L B U L L O N E
A
N T I R I B A LTA M E N T O
Dopo aver fissato in posizione la staffa, regolare il
b
ullone antiribaltamento sulla parte posteriore
della cucina in modo che la rondella si trovi al
massimo a 22 mm dal pavimento. Far scorrere la
c
ucina nell’apertura e verificare che la barra
antiribaltamento sia agganciata. Vedere la figura
che segue.
NOTA IMPORTANTE: la parte superiore della
cucina professionale deve essere a livello. Usare i
piedini regolabili anteriori e le rotelle per mettere a
livello l’unità.
Sollevare l’unità all’altezza desiderata regolando i
p
iedini anteriori e le rotelle posteriori. I piedini e le
rotelle consentono la regolazione dell’altezza fino a
54 mm. Usare una chiave a tubo da 19 mm per
regolare le rotelle posteriori. I piedini anteriori
vengono regolati ruotando la parte esagonale infe-
riore del piedino.
È possibile installare la staffa antiribaltamento
fissandola alla parete o al pavimento tramite la
bulloneria in dotazione.
Per determinare la distanza adeguata tra il lato
sinistro dell’apertura e la staffa antiribaltamento,
fare riferimento alla tabella e alla figura riportati di
seguito. In questo modo, il bullone antiribalta-
mento si innesta correttamente alla staffa.
M O D E L L O A
Cucina professionale da 762 mm 5 mm
Cucina professionale da 914 mm 14 mm
Cucina professionale da 1.219 mm 5 mm
Cucina professionale da 1.524 mm 8 mm

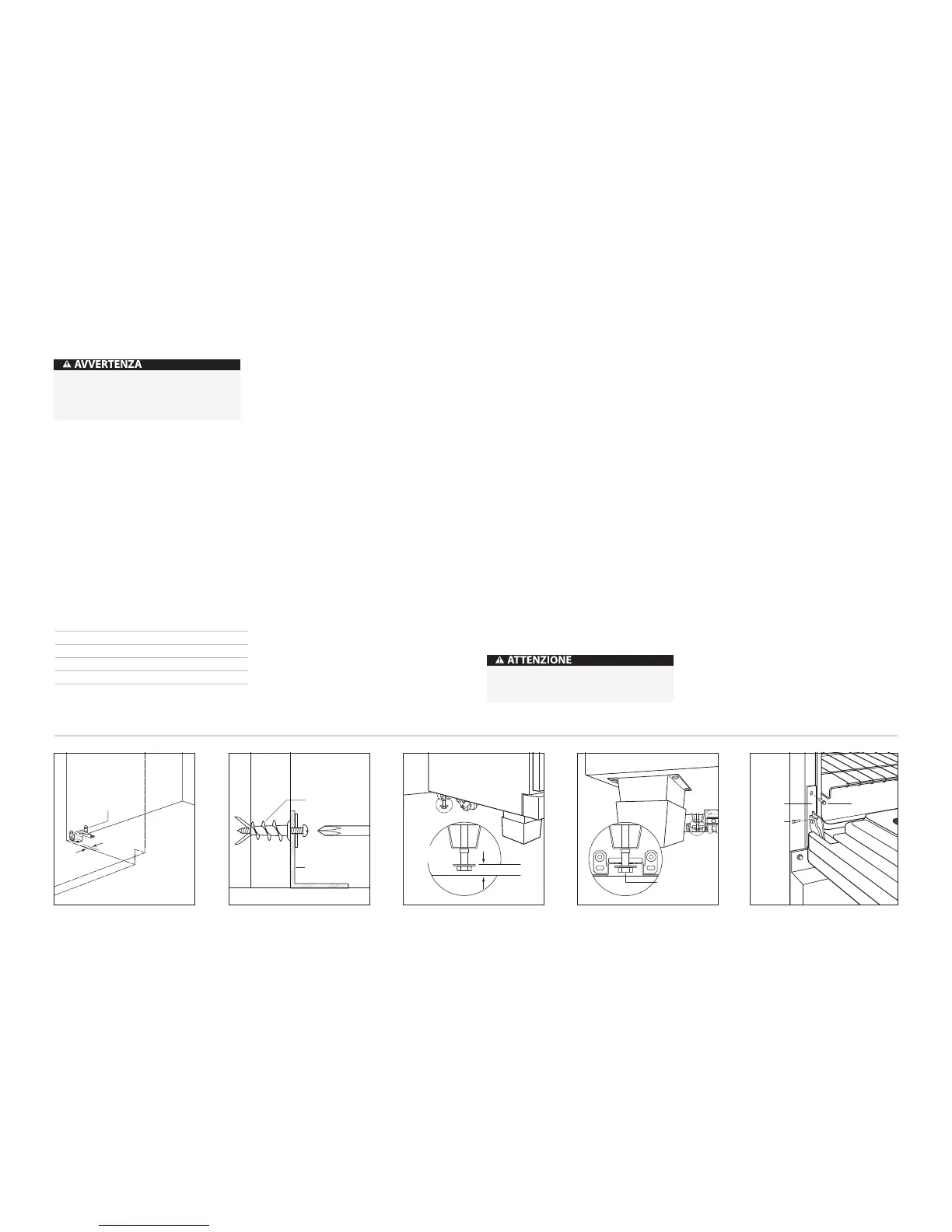

I N S TA L L A Z I O N E
D E LL A BA RR A
A
N T IR IB ALTA ME NTO
A
BARRA
ANTIRIBALTAMENTO
Posizione della barra antiribaltamento.
BARRA
ANTIRIBALTAMENTO
TASSELLO
Installazione dei tasselli.
22 mm MAX
BULLONE
ANTIRIBALTAMENTO
Regolazione del bullone antiribaltamento.
DISPOSITIVO
ANTIRIBALTAMENTO
AGGANCIATO
Bullone antiribaltamento agganciato.
Q
uesta cucina professionale può ribaltarsi
causando lesioni alle persone. Installare la
barra antiribaltamento in dotazione con la
c
ucina professionale.
