G A S- /E LE K TR OKOM BI GER ÄT E V O N WO L F

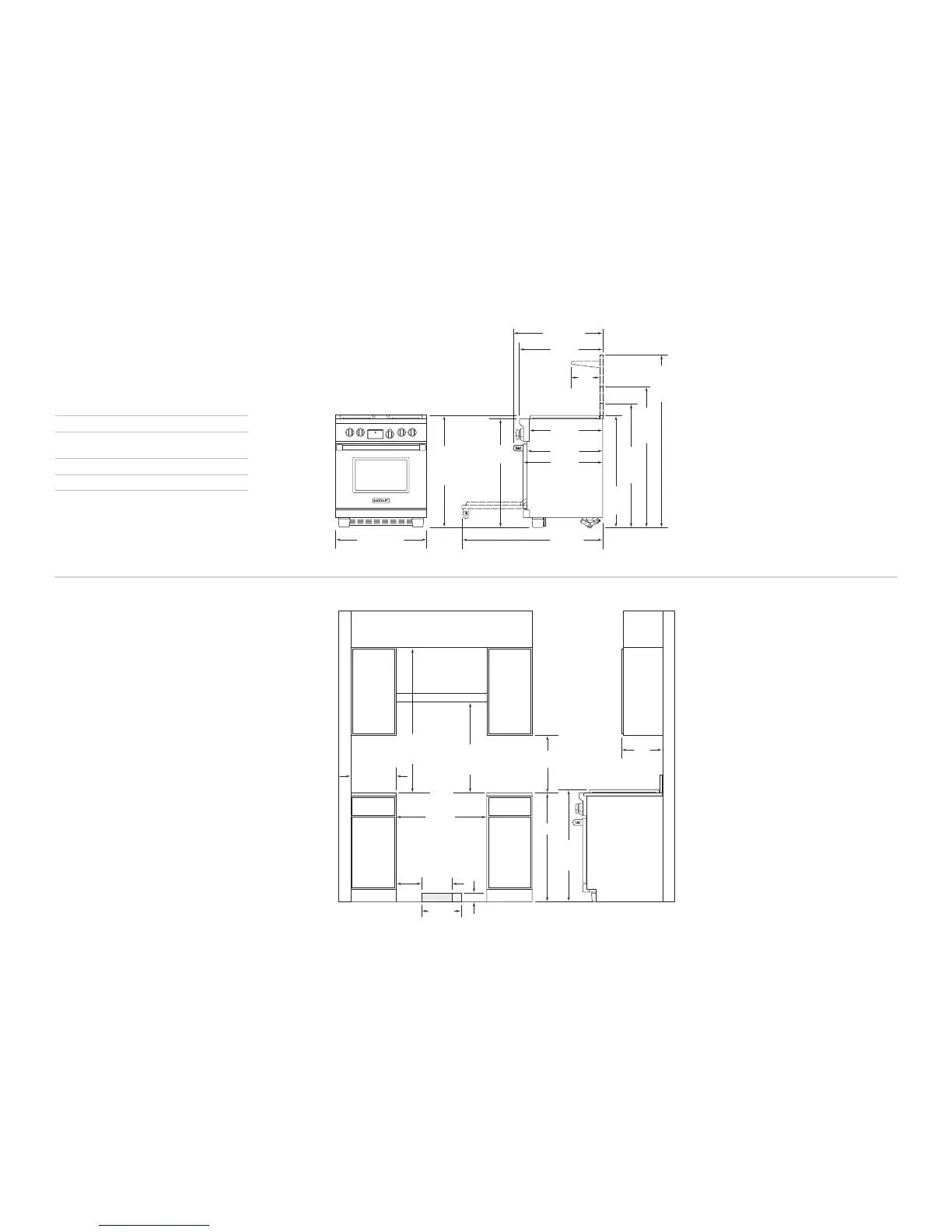

330 mm
POSITION DER
STROMVER-
SORGUNG
914 mm
937 mm
ZUR
KOCH-
FLÄCHE
ARBEITSPLATTE ZU
BRENNBAREN
MATERIALIEN
min.
762 mm
ABZUGSHAUBE
min. 457 mm
ZUR ARBEITSPLATTE
POSITION DER GAS- UND
STROMVERSORGUNG REICHT
AM BODEN UM 57 mm
VON RÜCKWAND HINAUS
BEARBEITETE
ROHBAUÖFFNUNGSBREITE
762 mm
83 mm
216
mm
POSITION DER
GASZUFUHR
254 mm
min. 762 mm
BIS max. 914 mm
ZU UNTERSEITE
DER ABZUGSHAUBE
INSELINSTALLATIONEN: 305 mm MINDESTFREIRAUM VON
HINTERSEITE DES HERDES ZU BRENNBARER
HINTERWAND ÜBER ARBEITSPLATTE - 0 mm ZU NICHT
BRENNBAREN MATERIALIEN
max.
330 mm
ZU BRENNBAREN
MATERIALIEN
(BEIDE SEITEN)
min. 152 mm
GESAMTBREITE
759 mm
937
m
m
INSELUM-
RANDUNG
1.165
mm
MIT
254-mm-
SOCKEL
1
.419
mm
M
IT
508-mm-
SOCKEL
1.038
mm
MIT
1
27-mm-
SOCKEL
1.194 mm
664 mm
635 mm
613 mm
6
99 mm
235
mm
GESAMTTIEFE
749 mm
*MIN. 937 mm BIS MAX. 991 mm
9
11
mm
GESAMT-
HÖHE ZUR
KOCH-
FLÄCHE
937 mm*
T E C H N I S C H E D AT E N Z U R I N S TA L L AT I O N
G E S A M TA B M E S S U N G E N
Gesamtbreite 759 mm
Gesamthöhe
(
zur Kochfläche) 937 mm
Gesamttiefe 749 mm
Öffnungsbreite 762 mm
Abmessungen können bis zu ±3 mm abweichen.
