483 mm
POSITION DER
STROMVERSORGUNG
914
mm
937 mm
ZUR
KOCH-
FLÄCHE
ABZUGSHAUBE
min. 457 mm
ZUR ARBEITSPLATTE
POSITION DER GAS- UND
STROMVERSORGUNG REICHT
AM BODEN UM 57 mm
VON RÜCKWAND HINAUS
BEARBEITETE
ROHBAUÖFFNUNGSBREITE
914 mm
83 mm
216
mm
POSITION DER
GASZUFUHR
381 mm
min. 762 mm
BIS max. 914 mm
ZU UNTERSEITE
DER ABZUGSHAUBE
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
min.
914 mm
min. 1.118 mm
FÜR STEAK-GRILL
INSELINSTALLATIONEN: 305 mm MINDESTFREIRAUM VON
HINTERSEITE DES HERDES ZU BRENNBARER
HINTERWAND ÜBER ARBEITSPLATTE - 0 mm ZU NICHT
BRENNBAREN MATERIALIEN
max.
330 mm
ZU BRENNBAREN
MATERIALIEN
(BEIDE SEITEN)
min.
152 mm

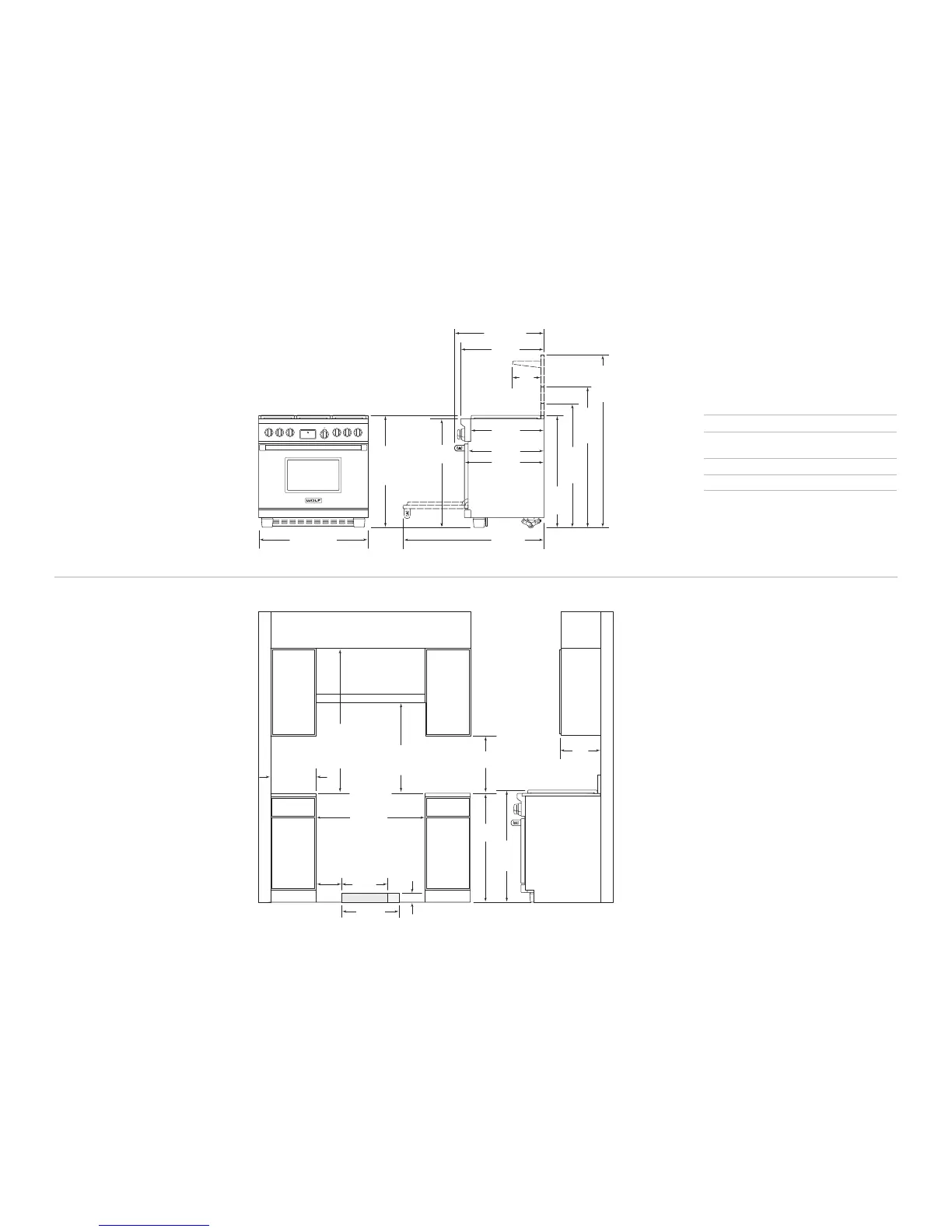

T E C H N I S C H E D AT E N Z U R I N S TA L L AT I O N
G E S A M TA B M E S S U N G E N
Gesamtbreite 911 mm
G
esamthöhe
(zur Kochfläche) 937 mm
Gesamttiefe 749 mm
Öffnungsbreite 914 mm
Abmessungen können bis zu ±3 mm abweichen.
9
1 4 -m m-
G
A S - / E L E K T RO KO M B I G E R Ä T E
WICHTIGER HINWEIS: Bei Anwendungen ohne
Inselausführung ist für Modell ICBDF366 ein Sockel mit
einer Mindesthöhe von 127 mm und für Modelle ICBDF364C
und ICBDF364G ein Sockel mit einer Mindesthöhe von
254 mm erforderlich, wenn das Gerät an einer brennbaren
Oberfläche installiert wird. Die Inselumrandung und ein
Sockel mit einer Höhe von 127 mm können nur bei
Modellen ICBDF364C und ICBDF364G an einer nicht
brennbaren Oberfläche verwendet werden.
