21
Подключите подающий и обратный трубопроводы к соответствующим
присоединениям на котле. Присоединения см. на рис. выше.
Для предотвращения обратной циркуляции за насосом (насосами) отопительного
контура должен быть установлен обратный клапан.
Необходимо предусмотреть установку защитной арматуры.
Система должна быть смонтирована так, чтобы невозможно было перекрывать
соединительную линию между котлом и предохранительным клапаном!
Подключайте отопление пола через 4-ходовой смеситель.
Для трубопроводов пола с кондиционированием воздуха, не защищенных от
рассеивания, необходима изоляция системы с помощью теплообменника.
Заполнять котел и отопительное оборудования можно только после установки на
присоединение „ Удаление воздуха“ предохранительного клапана, соответствующего
требованиям нормативов ( максимальное давление открывания 3 бар).
Для заполнения системы отопления подключите к присоединению „ Слив и заполнение“
кран для заполнения и слива и присоедините шланг для воды.
При заполнении отопительного оборудования следите за индикацией давления на
защитной арматуре.
Проверьте правильность работы предохранительного клапана.
Выпустите воздух из котла (автоматический выпускной клапан).
Выключите оборудование и дайте ему остыть.
Откройте сливной вентиль котла.
откройте выпускные вентили радиаторов.
Система трубопроводов
Отопительный котел - система
отопления
Заполнение системы
отопления
Опорожнение системы отопления
Монтаж / минимальная мощность котла

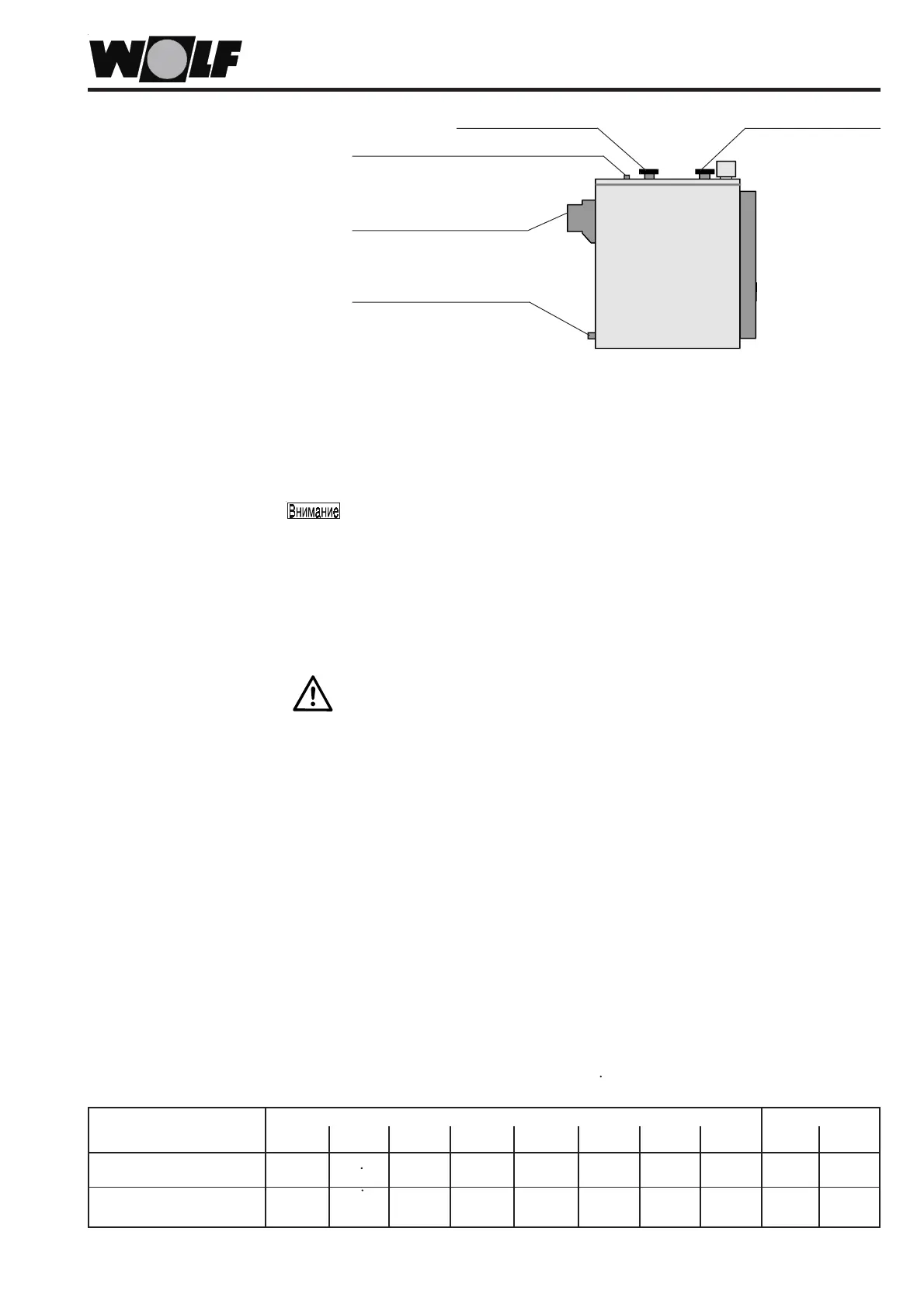

Присоединения
Удаление воздуха
Предохранительный выпуск
Присоединение выпускной
трубы
Слив и заполнение
Подающая труба котла Обратная труба
котла
MKS MUS
Тип 85 100 140 190 250 340 420 500 85 100
Диапазон мощности кВт 70-100 85-120 110-160 160-230 200-300 280-380 360-460 420-550 70-85 85-100
Миним. мощность котла
1 ступень горелки кВт 51 60 84 114 150 204 252 300 51 60
Для предотвращения падения температуры ниже точки росы в 1-й ступени 2-
ступенчатых горелок необходимо поддерживать следующие минимальные мощности:
Минимальная
мощность котла
